3D ispis u audomobilskoj industriji: Revolucionarizacija proizvodnje automobila
Uvod: Promjena prijenosa proizvodnje
Jeste li ikad prestali razmišljati o tome što je potrebno za izgradnju modernog automobila? To je simfonija žigosavanja,, zavarivanja, lijevanja i obrade - procesa koji su industrijski standard već više od jednog stoljeća. Oni su pouzdani, ali oni su također spori, skupi za postavljanje i inherentno restriktivni kada je u pitanju dizajn.
Ali automobilski svijet je na ključnoj točki pregiba. Suočen s neumoljivim zahtjevima za Svjetlija vozila, brži razvojni ciklusi i hiper-konzumirani dizajni , Tradicionalne metode proizvodnje počinju prskati.
Unijeti 3D ispis ili kako ga inženjeri nazivaju, Aditivna proizvodnja (AM) .
Ne radi se samo o tiskanju plastičnih sitnica. AM se pretvara iz urednog trika prototipa u nevjerojatnu proizvodnu tehnologiju koja aktivno oblikuje budućnost mobilnosti. U zahtjevnom, visokom ulozi svijeta proizvodnje automobila, 3D ispis više nije opcija "lijepog za"-to brzo postaje a mora imati prednost .
Ovaj će članak istražiti kako 3D ispis pomaže proizvođačima automobila redefinirati sve, od jednostavnog trzaja na tvorničkom podu do složenog metalnog dijela duboko u vašem motoru, otkrivajući pravu snagu koja stoji iza ove proizvodne revolucije.
Što je 3D ispis? (Brzi temelj)
Prije nego što razgovaramo o tome kako 3D ispis gradi sljedeći BMW ili Ford, budite sigurni da smo svi na istoj stranici o samoj tehnologiji.
Temeljna razlika: aditiv nasuprot subtraktivnom
Razmislite o tradicionalnoj proizvodnji automobila (obrada, mljevenja) Subtraktivna proizvodnja . Započinjete s velikim blokom materijala (gredice) i izrežite, bušite ili izrežite sve vas ne Želite dok ne ostanete konačni dio. Učinkovit je, ali stvara ogromnu količinu otpada.
3D ispis, conversely, is Additive Manufacturing. To je doslovno suprotno. Započinjete s ničim i izrađujete dio prema gore, sloj po mikroskopskom sloju, točno tamo gdje je materijal potreban, na temelju digitalnog 3D modela. Ovaj pristup "samo korištenje onoga što vam treba" izvor je mnogih njegovih revolucionarnih koristi, posebno u troškovima i materijalnoj učinkovitosti.
Uobičajeni procesi 3D ispisa koji se koriste u automobilu
Izraz "3D ispis" obuhvaća obitelj tehnologija, a automobilska industrija koristi nekoliko ključnih igrača, ovisno o tome trebaju li brzi plastični prototip ili strukturnu metalnu komponentu:
| Akronim procesa | Puno ime | Materijalni fokus | Kako to funkcionira (suština) | Najbolje za automobilsku ... |
| FDM | Spojeno modeliranje taloženja | Termoplastika (polimeri) | Topi i istiskuje plastičnu niti, građevinski sloj prema sloju, poput vrlo preciznog pištolja za vruće ljepilo. | Brzi, jeftini prototipi i jednostavni jigs/učvršćenja. |
| Sl | Stereolitografija | Fotopolimerne smole | Koristi laser za liječenje tekuće smole u čvrsti objekt. Poznato po visokim detaljima i glatkim površinama. | Izuzetno precizni prototipiranje, zamršeni dizajnerski modeli. |
| SLS | Selektivni laserski sintering | Najlonski prah (polimeri) | Koristi laserski laser za spajanje sitnih čestica praha, sloj prema sloju. Izvrsna snaga. | Funkcionalni prototipi i dijelovi krajnje uporabe (npr. HVAC kanali, unutarnja obloga). |
| MJF | Multi Jet Fusion (HP) | Najlonski prah (polimeri) | Koristi sustav za mlaz za sredstvo u kombinaciji s žaruljom za grijanje za brzo spajanje slojeva praha. Poznat po brzini i volumenu. | Alat, dijelovi krajnje uporabe niskog do središta (npr. Prilagođeni otvori, rezervoari za tekućine). |
| DMLS | Izravni metalni laserski sintering | Metalni prah (aluminij, čelik, titanij) | Slično SLS -u, ali koristi moćan laser za potpuno rastopljenje i spajanje finih metalnih prahova. | Strukturne komponente, dijelovi motora, alat visokih performansi. |
Materijali: s čime se tiskamo?
Danas dostupni materijali su ono što je uistinu otvorilo vrata za 3D ispis u ozbiljnim automobilskim aplikacijama.
-
Polimeri (plastika): Osim osnovne plastike, govorimo o industrijskim stupnjevima, najlonima, polikarbonatama i specijaliziranim smolama koje mogu izdržati toplinu, vibracije i izlaganje UV-a potrebne u vozilu.
-
Kompoziti: To su polimeri ojačani vlaknima, najčešće ugljična vlakna . Ti su materijali ključni za postizanje lagan Ciljevi, koji nude snagu metala s djelićem težine - savršeni za kućište baterije električnih vozila i aerodinamičke spoilere.
-
Metali: Promjena igre. Koristeći tehnologije poput DML-a, proizvođači mogu ispisati aluminijske legure (idealno za rasipanje topline), nehrđajući čelik i titan za kritične dijelove poput komponenti ispušnih plinova, specijaliziranih zagrada ili čak određenih elemenata motora.
Ovim setom temelja sada možemo cijeniti zašto Automobilske kompanije ulažu u ovu tehnologiju - to se ne radi samo o brzini, već o tome materijalne mogućnosti I Dizajnirati slobodu Taj metal i kompozitni AM dopuštaju.

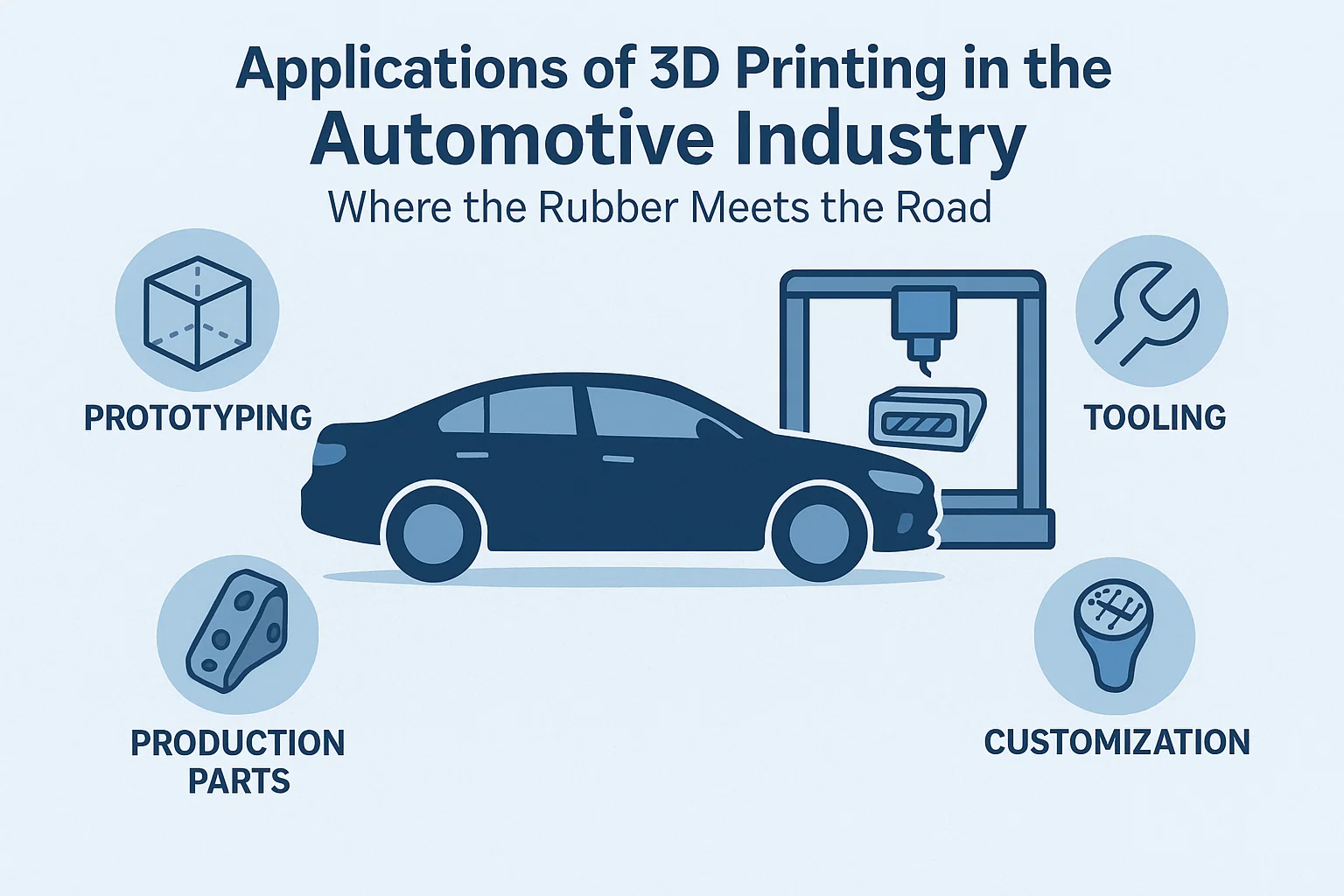

Prijave 3D ispisa u automobilskoj industriji: gdje se guma susreće s cestom
Prava snaga 3D ispisa nije samo u njegovoj sposobnosti da se sloj gradi po sloju, već i u njenom čistom svestranost Kroz cijeli životni ciklus proizvoda - od najranije skice do konačnog rezervnog dijela, desetljećima kasnije. Za automobilsku industriju, AM je višestruki alat koji se bavi pet temeljnih područja:
1. Prototipiranje: Ubrzavanje utrke dizajna
Ovo je OG aplikacija, razlog zbog kojeg su 3D pisači prvi ušli u automobilski istraživanje i razvoj laboratorija.
-
Brže i isplativo prototipiranje: Zamislite da dizajner stvara novi dizajn zračnog otvora. Tradicionalno, stvaranje fizičke verzije potrebno je slati CAD datoteku u strojnu trgovinu, postavljanje kalupa ili alata, i dane čekanja ili čak tjedana. S modernim industrijskim 3D pisačem (poput SLA ili MJF sustava), taj inženjer može imati fizički točan, funkcionalni prototip na svom stolu preko noći .
-
Brza iteracija: Ovo ubrzanje znači da inženjeri mogu testirati više Dizajni. Umjesto da samo testiraju dvije mogućnosti dizajna za složeni razdjelnik, oni mogu testirati deset. Nedostaci se otkrivaju ranije, iteracije dizajna su brže, a vrijeme koje je potrebno za zaključavanje u konačnom dizajnu dramatično se smanjuje - odvajanje ključnih tjedana od ciklusa razvoja proizvoda.
-
Primjeri: Proizvođači automobila redovito ispisuju cjelovite estetske modele nadzornih ploča, aerodinamičke komponente spremne za vjetar, pa čak i funkcionalne, opterećene dijelove za rane mule.
2. Alat: oružje za tajnu učinkovitost
Dok prototipovi dobivaju naslove, 3D ispisani alati, jigs i učvršćenja Jesu li tihi heroji transformirajući učinkovitost montažne linije. To nisu dijelovi koji idu u automobil, već korištena prilagođena pomagala za izgradnju Auto.
-
Prilagodba i ergonomija: Skupština je puna ponavljanih, preciznih zadataka. 3D ispis omogućava tehničarima da brzo stvore lagane, prilagođene alate (poput vodiča za bušenje, jiga za poravnanje ili čvora za postavljanje senzora) prilagođene točno za konture određenog modela automobila ili čak za ruku određene zaposlenike.
-
Ušteda troškova i vremena: Zašto potrošiti tisuće dolara i tjednima obraditi metalni mjerač provjere koji će se koristiti samo za ograničenu proizvodnju? 3D ispisana polimerna verzija, često ojačana ugljičnim vlaknima (poput najlona 12 cf), može koštati frakciju i biti tiskana u danu, što dovodi do ogromnih smanjenja režijskih i zastoja.
3. Proizvodni dijelovi: Prelazak na krajnju upotrebu
Ovo je najuzbudljivija granica. To je pomak s "3D ispis prototipa" to "3D ispis dijela koji se isporučuje u automobilu."
-
Vozila niskog volumena i performansi: Za sportske automobile, hiperake ili električna vozila s ograničenim proizvodnim brojevima, troškovi tradicionalnog alata su zabranjeni. 3D ispis nudi način za proizvodnju visoko složenih dijelova visokih performansi (poput vrhova ispušnih plinova od titana, specijaliziranih kanala za hlađenje ili složenih metalnih nosača) bez ulaganja u višemilijunske kalupe.
-
Moć konsolidacije dijela: Ovo je ključni tehnički uvid. Tradicionalni sklopovi mogu zahtijevati šest različitih, zavarenih ili lijevanih komada. 3D ispis, posebno metalni AM (DMLS), omogućuje inženjerima da dizajniraju svih šest funkcija u jedan jedini, geometrijski složen dio . To smanjuje vrijeme sastavljanja, smanjuje broj dijelova (i složenost zaliha), a često rezultira jačom, lakšom komponentom.
-
Primjeri: General Motors sada u novim vozilima poput Cadillac Celestiqa u rasponu od kozmetičke obloge do kozmetičkog obloga do konstrukcije do strukturnih nosača uključuje preko 3D printiranih komponenti krajnje uporabe.
4. Prilagodba i personalizacija: iskustvo "mog automobila"
Tržište se udaljava od "masovnih produciranih" i prema "masovnom pogledu". 3D ispis je motor tog pomaka.
-
Jedinstveni unutarnji elementi: Želite da se vaše ime ureza u oblogu nadzorne ploče ili određeni grafički uzorak na ručici za pomicanje zupčanika? 3D ispis čini ga ekonomski izvedivim. Proizvođači automobila mogu ponuditi katalog stotina personaliziranih opcija bez skladišta velikih zaliha, ispisujući ih na zahtjev .
-
Aftermarket i dodaci: Ljubitelji i tuneri koriste 3D ispis za izradu prilagođenih unosa zraka, modificiranih vanjskih elemenata tijela ili nosača za mjerače za aftermarket - razina personalizacije tradicionalna masovna proizvodnja ne može se dodirnuti.
5. rezervni dijelovi i popravak: digitalno skladištenje
Za starije ili male volumenske modele, inventar rezervnih dijelova je ekonomska noćna mora. Proizvođači moraju pogoditi potražnju, proizvoditi dodatno i pohraniti ih godinama.
-
Digitalni inventar na zahtjev: Rješenje je digitalno skladište . Umjesto fizičke police pune dijelova prekrivenih prašinom, proizvođači automobila pohranjuju digitalnu CAD datoteku. Kad je potreban rijedak dio-recimo, specifična plastična kapa za 20-godišnji klasik-jednostavno preuzmu datoteku i ispisuju je na najbližem industrijskom pisaču.
-
Očuvanje automobilske baštine: To je ključno za klasičnu obnovu automobila. Porsche, na primjer, koristi 3D ispis za opskrbu ultra rijetkim metalnim dijelovima za svoje ikonične vintage modele, osiguravajući da ta vozila ostanu na putu bez potrebe za rekreiranjem skupog, desetljeća starih alata.
Dio III: Poslovni imperativ - zašto je aditivna proizvodnja ključna za budući automobil
Ako je prethodni odjeljak objasnio široku primjenu 3D ispisa, ostaje pitanje svakog izvršnog i inženjera: Zašto izdržati strateški pomak da ga usvojite? Odgovor leži u pet moćnih, mjerljivih poslovnih prednosti koje u osnovi preoblikovaju ekonomiju proizvodnje automobila.
1. Snaga laganog i performansi
Potraga za nižom težinom vozila - lagan - nije apstraktni cilj; To je kritični mandat potaknut potražnjom za većim performansama i egzistencijalnom potrebom za većim rasponom baterije u električnim vozilima (EVS). 3D ispis nudi nenadmašno rješenje:
-
Generativni dizajn: Za razliku od tradicionalne proizvodnje, koja je ograničena ograničenjima kalupa i obrade, aditivna proizvodnja (AM) može donijeti dizajniranje generativni dizajn softver za život. Inženjer unosi zahtjeve za opterećenje i prostorna ograničenja, a softver vođen AI dizajnira dio koristeći samo minimalni materijal.
-
Složene unutarnje strukture: Ovaj postupak rezultira organskim, rešetkastim geometrijama-strukturama koje je nemoguće baciti ili stroj-koje pružaju jednaku ili superiornu čvrstoću, istovremeno smanjujući masu dio do 50%.
-
Dobitak performansi: Za EV -ove, svaki ušteđeni kilogram prevodi izravno u kilometre proširenog raspona. Za vozila visokih performansi i moto sporta, lakše komponente znače vrhunsku agilnost, bolju ekonomiju goriva i konkurentnu prednost na stazi. Bugatti je, na primjer, slavno 3D otisnuo kaliper kočnice od titana koji je bio gotovo pola težine svog aluminijskog prethodnika.
2. Vrijeme do tržišta: ubrzana iteracija
Na tržištu koje se brzo mijenja na kojem se novi EV model može zastarjeti za manje od pet godina, brzina je najvažnija. 3D ispis urušava tradicionalnu vremensku traku razvoja proizvoda.
-
Brzo prototipiranje: Sposobnost ispisanja funkcionalnog prototipa visoke vjernosti u satima ili danima, a ne tjednima ili mjesecima potrebnim za tradicionalni alat (kalupi, matrice), mijenja je igara. To omogućava inženjerima da provedu desetke iteracije dizajna na kritičnim komponentama, od usisnih konzola zraka do unutarnjih konzola, što dovodi do vrhunskog konačnog proizvoda.
-
Proizvodnja bez alata: Uklanjanjem vremenski intenzivnog i skupog koraka stvaranja plijesni i alata, 3D ispis drastično smanjuje razvojni ciklus. Promjene dizajna koje su jednom trajale mjesece ponovnog otpada sada se mogu implementirati preko noći jednostavnim ažuriranjem digitalne CAD datoteke.
3. Agilnost lanca opskrbe i digitalni inventar
Ranjivosti globalnog, centraliziranog lanca opskrbe bolno su izložene tijekom nedavnih kriza. Aditivna proizvodnja pruža put do veće otpornosti i značajnog smanjenja operativnih troškova.
-
Proizvodnja na zahtjev: Automobilske tvrtke mogu zamijeniti fizička skladišta rezervnih dijelova s a digitalni inventar . Umjesto da desetljećima skladišta tisuće nasljeđa ili dijelova s malim količinama, pohranjuju sigurnu CAD datoteku i ispisuju dio u lokalnom objektu, ili čak zastupništvo, samo kad mu kupac treba.
-
Smanjeni troškovi zaliha: Ovaj pomak eliminira ogromne troškove skladištenja, otpreme i zastarjelosti. Za klasične podjele automobila, to osigurava da se rijetki dijelovi uvijek mogu reproducirati bez potrebe za ekonomski zabranjenom proizvodnjom.
-
Lokalna proizvodnja: Tehnologija olakšava decentraliziranu, lokaliziranu proizvodnju, izolacijske proizvođače od geopolitičkih poremećaja i visokih prekograničnih troškova otpreme.
4. Prilagodba kao osnovna značajka
Masovna proizvodnja odavno je bila neprijatelj personalizacije. 3D ispis okreće ovu dinamiku, čineći prilagodbu ekonomičnom stvarnošću, čak i za proizvođače velikog volumena.
-
Masovna prilagodba: Za luksuzne marke i vozila za posebna izdanja, jedinstveni komadi obloge, komponente nadzorne ploče i personalizirani pribor mogu se ispisati u maloj mjeri, a da pritom ne ostvaruju zabranjene troškove prilagođenog alata.
-
Ergonomija i učinkovitost: Na tvorničkom podu, visoko specijalizirani trzaji, učvršćenja i pomagala za ergonomski montažu mogu se prilagoditi za određene linije ili čak pojedine radnike, drastično poboljšavajući učinkovitost proizvodnje i smanjujući rizik od ljudske pogreške.
5. Konsolidacija i jednostavnost dijela
Tradicionalna montaža često uključuje desetke diskretnih komada - postoljenici, zagrade, kanale - koji se moraju proizvesti odvojeno i sastaviti radnom snagom i složenošću.
-
Integrirane komponente: Proizvodnja aditiva može konsolidirati deset ili složenijih dijelova koji se isprepliću u jednu, kohezivnu komponentu. To ne samo da dio čini jačim i lakšim (uklanjanjem pričvršćivača), već i dramatično pojednostavljuje postupak sastavljanja, smanjujući troškove rada i minimizirajući potencijalne točke neuspjeha.
Dio IV: Dokaz je u dijelu-Studije slučaja i volumen proizvodnje u svijetu
Strateške prednosti aditivne proizvodnje više nisu teorijske. Najinovativniji proizvođači automobila prešli su daleko izvan prototipa, integrirajući 3D tiskane komponente izravno u svoje proizvodne linije i vozila visokih performansi.
Evo konačnih studija slučaja koje potvrđuju promjenu industrije:
1. Pionir visokih performansi: Bugatti
Bugattijev rad predstavlja vrhunac kombiniranja generativnog dizajna s metalnim aditivnim proizvodnjama za rješavanje ekstremnih izazova performansi.
-
Komponenta: Monobloc od 8 klipa Kaliper od titana kočnica (za Chiron hipercar).
-
Tehnologija: Selektivno taljenje lasera (SLM) visoke performanse legure od titana, Ti6Al4v.
-
Utjecaj: 3D ispisani čeljusti teži samo 2,9 kg , 40% smanjenje težine u usporedbi s konvencionalno proizvedenom aluminijskom verzijom (4,9 kg). Kritično, postigao je ovo smanjenje težine uz održavanje zatezne čvrstoće i prolazeći najstrože testiranje, uključujući zaustavljanja . Ovo je bila najveća funkcionalna komponenta titana ikad ispisana za automobilsku aplikaciju u vrijeme svog razvoja.
2. Voditelj sveska: grupa BMW
BMW je vjerojatno najnapredniji proizvođač masovnog tržišta u pogledu integriranja AM tijekom cijelog svog rada-od istraživanja i razvoja do konačnog optimizacije proizvoda i tvornice.
-
Proizvodna ljestvica: BMW grupa sada proizvodi 400 000 3D ispisanih dijelova godišnje preko njegove globalne proizvodne mreže.
-
Primjeri krajnje uporabe: BMW je integrirao tiskane komponente u različite modele, uključujući:
-
Krovni nosači: Na vozilima poput BMW-a i8, za pričvršćivanje laganih krovova ojačanih laganim plastičnim (CFRP) s optimiziranim optimiziranim optimiziranim optimiziranim optimiziranim optimiziranim optimiziranim optimiziranim optimiziranim opterećenjem.
-
Prilagođeni hvatači i jigs: Na montažnoj liniji za svoje krovove CFRP serije, BMW koristi masivne, bionične (organski strukturirane) robotske hvatače koji su lakši od njihovih prethodnika. Ova ušteda težine omogućuje proizvođaču automobila da koristi manje, energetski učinkovitije robote, smanjujući troškove i potrošnju energije.
-
-
Digitalna tvornica: Uspostavljajući svoj namjenski aditivni proizvodni kampus, BMW brzo razvija i širi znanje za ispis alata, jigs i učvršćenja u bilo kojem od svojih globalnih postrojenja, postižući lokaliziranu otpornost na opskrbu na zahtjev.
3. Inovator za učinkovitost: Ford Motor Company
Ford je strateški iskoristio 3D ispis kako bi uštedio milijune godišnje, prvenstveno primjenom tehnologije na područja visoke vrijednosti na tvorničkom podu i u pretprodaji.
-
Alat i proizvodnja pomagala: U biljkama poput Valencije za prijenos, Fordov unutarnji laboratorij za 3D ispis stvorio je katalog od preko 5000 dijelova za ispis, proizvodeći desetke tisuća tiskanih proizvodnih pomagala i rezervnih dijelova godišnje. Ovi prilagođeni alati - poput provjere mjerača, vodiča za bušenje i prilagođenih isječaka - značajno poboljšavaju ergonomiju radnika i dramatično smanjuju zastoj.
-
Prednost troškova: Kad se kritički učvršćivanje montažnih linija pokvari, tradicionalno bi zamjena mogla potrajati tjednima i koštati tisuće dolara. Ispis dijela unutarnjih sati u satima za djelić troškova, Ford održava neusporedivi operativni kontinuitet.
-
Aftermarket i naslijeđeni dijelovi: Poput Porschea i drugih glavnih OEM-ova, Ford digitalizira svoj popis ukidanih rezervnih dijelova, osiguravajući da vlasnici klasičnih ili starijih modela uvijek mogu na zahtjev dobiti funkcionalni, zamjenski dio OEM-spec.
4. Buduće vozilo: General Motors (GM)
GM pokazuje kako se generativni dizajn i 3D ispis kombiniraju za proizvodnju dijelova koji redefiniraju strukturni integritet i smanjenje težine.
-
Komponenta: A Generalno dizajnirani nosač sjedala (Proizvedeno u suradnji s Autodeskom).
-
Utjecaj: GM -ov novi dizajn zagrade konsolidiran Osam različitih tradicionalnih komponenti u a single, complex 3D printed piece. The resulting part was lakši i jači od izvornog sklopa. Ova integracija funkcije i strukture najjasniji je signal da 3D ispis nije samo postupak zamjene, već temeljna filozofija redizajna za cijelo vozilo.
Tri stupa aditivne budućnosti
Integracija 3D ispisa stvara tri glavne pomake paradigme koje će definirati automobilski krajolik za sljedeće stoljeće:
1. imperativ masovne prilagodbe
Tradicionalna proizvodnja model je masovne proizvodnje - hladno je dizajnirano za milijune identičnih dijelova. Proizvodnja aditiva, međutim, omogućuje masovna prilagodba . Za luksuzne ili performanse vrhunskih vozila, to znači da se na zahtjev mogu proizvesti jedinstvene komponente optimizirane na vozaču (prilagođeni upravljački kotači, nosači za sjedenje). Za potrošače otvara vrata personaliziranim elementima obloga, značaka i unutarnjih elemenata bez dodatnih pretjeranih troškova.
2 prednost električnog vozila (EV)
Električna vozila koristi nesrazmjerno od smanjenja težine. Učinkovitost EV -a izravno je vezana za njegovu masu. Dopuštajući inženjerima da stvaraju složene, bionske strukture i konsolidiraju više komponenti u jednu (kao što se vidi s GM -om), 3D ispis je najučinkovitiji alat koji je dostupan za smanjenje težine vozila, čime se time proširenje raspona baterije i smanjenje ukupne potrošnje materijala.
3. Digitalni lanac opskrbe i otpornost
Krajnji je cilj digitalni inventar . Umjesto skladišta tisuće fizičkih rezervnih dijelova desetljećima, proizvođači mogu pohraniti digitalnu datoteku (CAD nacrt). Kad je dio potreban-bilo da je to alat na montažnoj liniji ili zamjenska komponenta za 20-godišnje vozilo-može se ispisati lokalno, bilo gdje u svijetu, u nekoliko sati. Ovaj pomak uklanja troškove skladištenja, drastično smanjuje vrijeme otpreme i pruža neviđenu otpornost na globalne poremećaje lanca opskrbe.
Konačni izgled
Automobilska industrija kreće se prema visoko decentraliziranom, digitalno vođenom proizvodnom modelu. Svaki će dio biti podložan pitanju: Je li ova komponenta bolje proizvedena suptraktivno ili dodatna?
Kako tehnologije 3D ispisa i dalje povećavaju brzinu, raznolikost materijala i razmjera, odgovor će sve više biti potonji. Ova tehnologija neće samo poboljšati automobile; To će redefinirati kako i gdje su izgrađeni, uvesti u doba proizvodnje koja je brže, lakše, jače i inherentnije održivije.
