Aluminijski kalupi: sveobuhvatan vodič za vrste, aplikacije i prednosti
U ogromnom i inovativnom svijetu proizvodnje, izbor materijala za alat je kritična odluka koja može definirati uspjeh projekta. Iako je čelik već dugo tradicionalna radna konja za izradu kalupa, novi kandidat je porastao na istaknutost, revolucionirajući način na koji se proizvodi oživljavaju: aluminij. Svojom jedinstvenom kombinacijom svojstava, od izuzetne toplinske vodljivosti do lagane prirode, aluminijski kalupi postali su neophodan alat za inženjere, dizajnere i proizvođače u bezbroj industrija. Ovaj će vas vodič odvesti na put u svijet aluminijskih kalupa, istražujući njihove vrste, aplikacije i različite prednosti koje nude u odnosu na tradicionalne materijale.
Koji su aluminijski kalupi?
Aluminijski kalup je alat koji se koristi u različitim proizvodnim procesima za oblikovanje i oblikovanje materijala, poput plastike, gume i pjene. U svojoj jezgri, to je precizni blok aluminijske legure koji sadrži šupljinu u obliku željenog konačnog proizvoda. Kad se rastopljeni ili fleksibilni materijal ubrizgava, izlije ili pritisne u ovu šupljinu, poprima oblik kalupa i, nakon hlađenja ili učvršćivanja, izbacuje se kao gotov dio.
Kratka povijest i evolucija
Desetljećima je čelik dominirao industrijom za izradu kalupa zbog nevjerojatne tvrdoće i izdržljivosti. Međutim, potreba za bržim prototipiranjem i ekonomičnijom proizvodnjom niskog do srednjeg volumena doveli su do istraživanja alternativnih materijala. Rani pokušaji korištenja aluminija bili su dočeljeni sa skepticizmom, ali kako su se pojavili napredak u obradi CNC-a i razvoju aluminijskih legura visoke čvrstoće (poput 7075 i 6061), potencijal materijala postao je nesporan. Danas aluminij nije samo sekundarna opcija, već je primarni izbor za širok raspon aplikacija, igrajući glavnu ulogu u svemu, od razvoja novih automobilskih dijelova do proizvodnje svakodnevne robe široke potrošnje. Njegova evolucija zrcalila je pomak industrije na brze inovacije i učinkovitost, što ga čini kamen temeljac moderne proizvodnje.

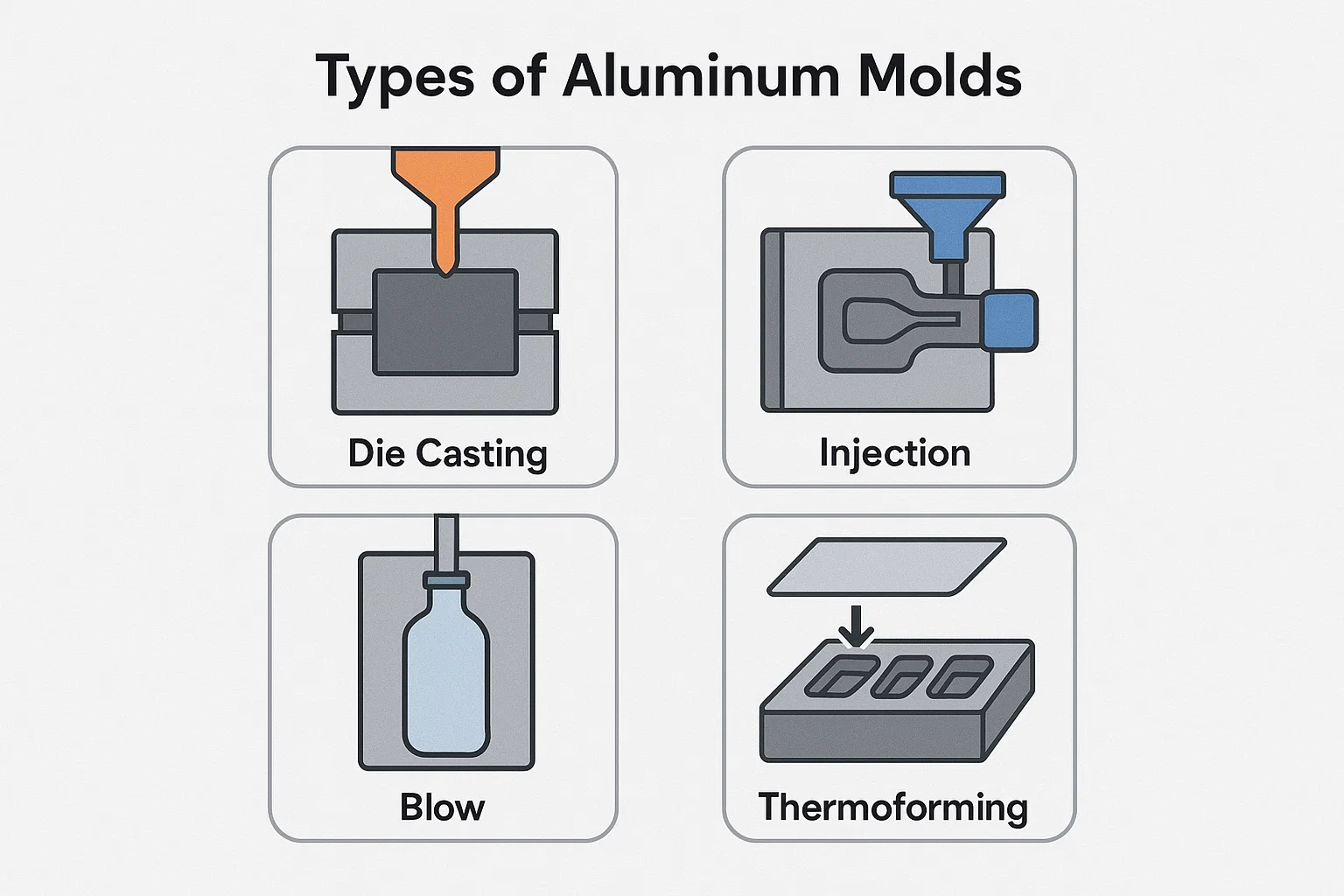

Vrste aluminijskih kalupa
Aluminijski kalupi su nevjerojatno svestrani, a njihov dizajn i funkcija prilagođeni su specifičnom procesu proizvodnje za koji se koriste. Iako osnovni materijal ostaje isti, inženjering iza svake vrste kalupa je jedinstven. Aluminijske kalupe možemo kategorizirati na dva osnovna načina: na temelju procesa proizvodnje koji podržavaju i na temelju njihove specifične primjene.
Na temelju procesa proizvodnje
Kalupi za lijevanje: Ulijevanje je postupak koji rastopljeni metal prisiljava pod visoki pritisak u šupljinu kalupa. Aluminij je popularan materijal za gotove dijelove u lijevanju matrice (npr. Blokovi motora, tijela kamere), ali se također može koristiti za stvaranje samog kalupa, posebno za prototipiranje i kratkoročnu proizvodnju. Izvrsna toplinska vodljivost aluminija pomaže u brzom hlađenju rastaljenog metala, povećavajući brzinu ciklusa lijevanja.
Kalupi za ubrizgavanje: Ovo je možda najčešća primjena za aluminijske kalupe. Ubrizgavanje oblikovanja uključuje ubrizgavanje rastopljene plastike u kalup pod visokim tlakom. Aluminijska značajka ovdje je njegova sposobnost brzog rasipanja topline. To znači da se plastika brže učvršćuje, dramatično skraćujući "vrijeme ciklusa" - vrijeme koje je potrebno za proizvodnju jednog dijela. Za proizvođača, brže vrijeme ciklusa izravno se pretvara u veću učinkovitost proizvodnje i niže troškove.
Puhajte kalupe: Puhanje je postupak koji se koristi za stvaranje šupljih plastičnih dijelova, poput boca i spremnika. To uključuje napuhavanje grijane plastične cijevi (parison) unutar zatvorenog kalupa. Aluminijski kalupi idealni su za puhanje zbog lagane prirode, što ih olakšava rukovanje i ugradnju, te njihova toplinska svojstva, koja pomažu u ravnomjernoj hlađenju plastičnog dijela, osiguravajući dosljednu debljinu stijenke.
Kalupi za termoformiranje: Termoformiranje je postupak u kojem se list plastike zagrijava dok se ne pokvari, a zatim se prevuče ili pritisne u kalup. Često se primjenjuje vakuum za usisavanje lima u konture kalupa. Aluminijska visoka toplinska vodljivost je ovdje presudna, jer omogućava da se kalup brzo zagrije ili hladi plastični lim, osiguravajući da konačni dio s preciznošću drži svoj oblik. Ovi su kalupi uobičajeni u pakiranju, posebno za hranu i robu široke potrošnje.
Na temelju aplikacije
Plastični kalupi: Ova široka kategorija obuhvaća ogromnu raznolikost proizvoda, od dječjih igračaka i kućanskih predmeta do složenih elektroničkih čaša. Kao što je spomenuto, aluminij je posebno učinkovit za oblikovanje plastike zbog svojih toplinskih svojstava i jednostavne obradivosti, što ga čini materijalom izbora za brzo prototipiranje i proizvodnju umjerenih volumena.
Gumeni kalupi: Aluminijski kalupi također se koriste za oblikovanje gume, često pomoću kompresijskog oblikovanja ili oblikovanja ubrizgavanja. Jednostavnost s kojom se aluminij može obraditi omogućava stvaranje zamršenih šupljina kalupa za proizvode poput brtve, brtvila i specijaliziranih gumenih komponenti.
Kalupi od pjene: U industrijama poput automobila i pakiranja, pjena se oblikova kako bi se stvorila izolacija, komponente sjedala i zaštitni umetci. Aluminijski kalupi odlično se uklapaju u ovu primjenu, jer njihova niža težina i izvrsna toplinska svojstva pomažu u osjetljivom procesu širenja i učvršćivanja pjenastih materijala.
Kalupi za hranu: Od čokoladnih šipki do smrznutih deserta, aluminijski kalupi su glavni u prehrambenoj industriji. Njihova otpornost na koroziju i sposobnost brzog prijenosa topline (ili hladnoće) neprocjenjivi su za osiguravanje konzistentne kvalitete i ubrzavanje ciklusa proizvodnje. Materijal je također netoksičan i jednostavan za čišćenje, ispunjavajući stroge higijenske standarde.
Kalupi za lijevanje ulaganja: Iako su manje uobičajeni nego za ostale procese, aluminijski kalupi mogu se koristiti kao "glavni" uzorak za stvaranje voštanih uzoraka u procesu lijevanja ulaganja. To omogućava proizvodnju velikog broja detaljnih uzoraka voska koji se zatim koriste za stvaranje keramičkih kalupa za lijevanje metala. Izdržljivost aluminijskog kalupa i sposobnost snimanja finih detalja čine ga dobrom za ovu specifičnu primjenu.

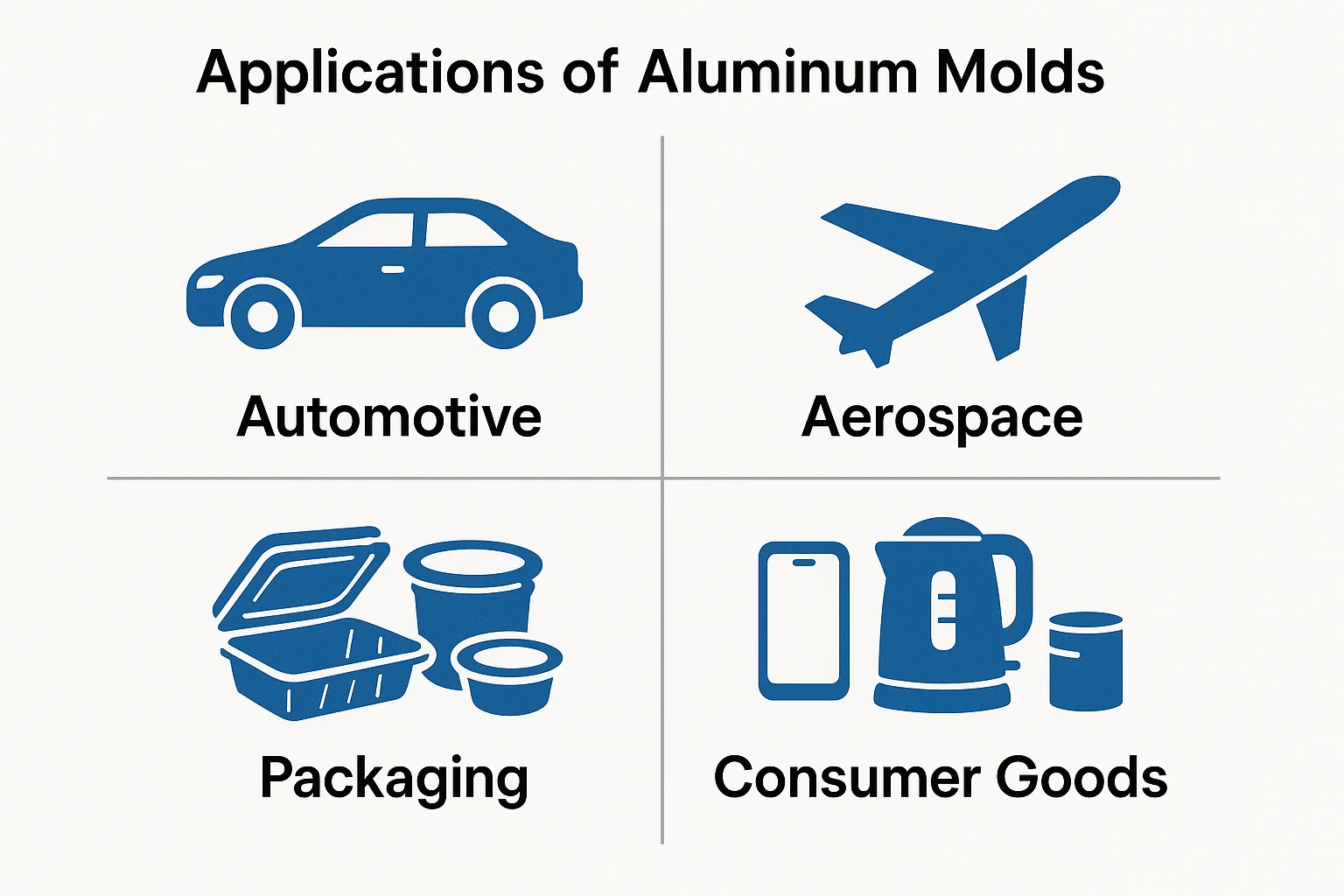

Primjene aluminijskih kalupa
Aluminijski kalupi pronašli su svoj put u raznoliki raspon industrija, vođenih potrebom za bržim, isplativim i prilagodljivim proizvodnim procesima. Njihova jedinstvena svojstva čine ih preferiranim izborom za tvrtke koje žele pojednostaviti proizvodnju i brzo donositi nove proizvode na tržište.
Industrije koje koriste aluminijske kalupe
Automobilski Automobilska industrija glavni je korisnik aluminijskih kalupa, posebno za prototipiranje i proizvodnju unutarnjih komponenti. Sposobnost aluminija da stvori složene oblike s visokim stupnjem preciznosti ključna je za dijelove poput nadzornih ploča, ploča na vratima i komada obloga. Nadalje, njegovo brzo rasipanje topline pomaže u smanjenju vremena ciklusa za oblikovanje plastičnih dijelova, što je značajna prednost u brzim razvojnim ciklusima novih modela vozila.
Zrakoplovstvo U zrakoplovnom sektoru, gdje su preciznost i težina najvažniji, aluminijski kalupi koriste se za stvaranje nestrukturnih dijelova i komponenti i za interijere zrakoplova i za eksterijere. Njihova lagana priroda pojednostavljuje rukovanje tijekom postupka lijevanja, a njihova isplativost čini ih idealnim za proizvodnju specijaliziranih dijelova u manjim količinama.
Pakiranje Uđite u bilo koju trgovinu i vidjet ćete bezbroj primjera proizvoda napravljenih uz pomoć aluminijskih kalupa. Od plastičnih posuda za hranu i poklopca za boce do pakiranja mjehurića i ambalaže robe široke potrošnje, svojstva za brzo hlađenje aluminija omogućuju masovnu proizvodnju pri velikim brzinama. Ova je učinkovitost presudna u industriji pakiranja, gdje se milijuni jedinica proizvode svakodnevno.
Roba široke potrošnje Tržište robe široke potrošnje pokreće se inovacijama i brzim ciklusima proizvoda. . Aluminijski kalupi savršeno su prikladni, omogućujući proizvođačima da brzo prototip i proizvode širok spektar proizvoda, uključujući kućište elektroničkih uređaja, dijelove uređaja i predmete za kućanstvo. Niži troškovi aluminijskih kalupa u usporedbi sa čelikom čine izvedivim za proizvodnju kalupa za proizvode s kraćim životnim vijekom tržišta ili za ograničeno izdanje.
Medicinski Medicinska industrija oslanja se na preciznost i sterilnost za ogroman niz proizvoda, uključujući kućišta dijagnostičkih uređaja, ručke kirurških alata i medicinsku opremu za jednokratnu upotrebu. Aluminijski kalupi koriste se za proizvodnju ovih predmeta, nudeći potrebnu točnost i mogućnost rada s raznim specijaliziranim plastičnim smolama. Otpor korozije materijala također ga čini prikladnim za sterilno okruženje i opetovano čišćenje.
Prednosti i nedostaci korištenja aluminijskih kalupa
Iako aluminij ima jasno mjesto u modernoj proizvodnji, uravnotežena perspektiva zahtijeva razumijevanje i njegovih prednosti i ograničenja. Odluka o korištenju aluminijskog kalupa često se svodi na pažljivo vaganje ovih faktora prema specifičnim zahtjevima projekta.
Prednosti aluminijskih kalupa
Visoka toplinska vodljivost Ovo je možda najznačajnija prednost aluminijskih kalupa. Aluminij provodi toplinu do pet puta bolji od čelika. U procesima poput oblikovanja ubrizgavanja, to znači da se rastopljeni materijal hladi i učvršćuje mnogo brže, dramatično smanjujući cjelokupno vrijeme ciklusa . Ova učinkovitost izravno znači veću proizvodnju proizvodnje i niže troškove po dijelu.
Lagan Aluminij je otprilike jedna trećina težine čelika. Zbog toga se aluminijski kalupi lakše obrađuju, premještaju i ugrađuju u strojeve, smanjujući opterećenje opreme i ubrzavanje promjena kalupa. Niža težina također može pridonijeti smanjenoj potrošnji energije tijekom postupka lijevanja.
Otpor korozije Za razliku od mnogih vrsta čelika, aluminijske legure koje se koriste u izradi kalupa, kao što je 7075, imaju izvrsnu prirodnu otpornost na koroziju. Ovo je svojstvo ključno u okruženjima u kojima se kalupi mogu izložiti vlazi ili određenim kemikalijama, proširujući njihov životni vijek i smanjujući potrebe za održavanjem.
Jednostavna obradivost Aluminij je mekši metal od čelika, što ga čini mnogo lakšim i bržim strojevima. Složena šupljina plijesni koja bi mogla potrajati 100 sati do strojeva u čeliku mogla bi se završiti za samo 40 sati u aluminiji. Ova jednostavnost obrade glavni je faktor u isplativosti i brzog preokreta povezanih s aluminijskim kalupima, čineći ih savršenim za brzo prototipiranje i ponavljanje na dizajnu.
Ekonomičnost Zbog nižih troškova materijala i smanjenog vremena obrade, aluminijski kalup može biti znatno jeftiniji za proizvodnju od usporedivog čeličnog kalupa. To ga čini atraktivnom opcijom za projekte s ograničenim proračunima ili za proizvodnju koje ne zahtijevaju ekstremnu izdržljivost čelika.
Nedostaci aluminijskih kalupa
Trajnost (u usporedbi sa čelikom) Primarni nedostatak aluminija je njegova niža tvrdoća u odnosu na čelik. Iako su aluminijski kalupi dovoljno jaki za tisuće ciklusa, oni će se istrošiti brže od očvrsnog čeličnog kalupa, posebno prilikom oblikovanja abrazivnih materijala poput plastike ispunjene staklom. To ih čini manje prikladnim za proizvodnju ultra velike količine (npr. Milijuni dijelova).
Nositi otpor Površina aluminijskog kalupa osjetljivija je na ogrebotine, ding i opće habanje od čeličnog kalupa. To može utjecati na površinsku završnu obradu konačnog proizvoda tijekom vremena. Međutim, ovaj nedostatak može se ublažiti primjenom posebnih površinskih tretmana ili premaza na kalup.
Kako odabrati pravi aluminijski kalup
Odabir pravog kalupa za projekt strateška je odluka koja može značajno utjecati na proračun i kvalitetu konačnog proizvoda. Iako aluminij nudi mnogo prednosti, to nije rješenje za sve veličine. Evo ključnih čimbenika koje treba uzeti u obzir prilikom odlučivanja je li aluminijski kalup pravi izbor za vaš projekt.
Čimbenici koje treba uzeti u obzir
Proizvodni volumen To je često najvažniji faktor. Ako vaš projekt zahtijeva nisku do srednju proizvodnju (obično od nekoliko stotina do 50 000 dijelova), aluminijski kalup je vjerojatno najisplativiji i najisplativiji i učinkovitiji izbor. Za proizvodnju visokih količina, gdje su potrebni milijuni ciklusa, vrhunska trajnost i otpornost na čelične kalupe čine ih dugoročnim ulaganjem.
Složenost dijela Složenost dijela dizajna igra glavnu ulogu. Jednostavna obradivost aluminija omogućava stvaranje zamršenih i vrlo detaljnih šupljina plijesni s manje napora i vremena od čelika. Ako vaš dio ima složene geometrije, fine teksture ili zamršene značajke, aluminijski kalup može pružiti brži i ekonomičniji način za postizanje željenog rezultata.
Kompatibilnost materijala Materijal koji planirate oblikovati je kritičan. Aluminijski kalupi savršeni su za većinu robnih plastika poput ABS, PP i HDPE. Međutim, ako obratite abrazivne materijale poput najlona punjenog stakla ili materijala koji zahtijevaju vrlo visoke temperature prerade, kalup će doživjeti ubrzano trošenje. U takvim slučajevima može biti potreban izdržljiviji materijal poput čelika ili aluminijskog kalupa tretiranog površinom.
Proračun Za projekte s ograničenim proračunom, aluminijski kalupi su atraktivna opcija. Niži troškovi materijala i smanjeno vrijeme obrade pretvaraju se u nižu investiciju unaprijed. To ih čini idealnim za startapove, projekti za istraživanje i razvoj i sve koji žele testirati novi proizvod na tržištu, a da pritom ne počine veliku količinu kapitala za alate.
Dio 6: Održavanje i briga o aluminijskim kalupima
Pravilno održavanje ključno je za produljenje života bilo kojeg kalupa, a aluminijski kalupi nisu iznimka. Iako su osjetljiviji na nošenje od čelika, dosljedni režim skrbi može osigurati da nastave proizvoditi visokokvalitetne dijelove za tisuće ciklusa.
Postupci čišćenja
Redovito čišćenje ključno je kako bi se spriječilo nakupljanje plastičnih ostataka, sredstava za oslobađanje ili drugih onečišćenja koja mogu utjecati na kvalitetu dijela.
-
Nježna sredstva za čišćenje: Koristite ne-abrazivna sredstva za čišćenje posebno dizajnirane za održavanje plijesni. Oštre kemikalije ili otapala mogu oštetiti površinu kalupa i bilo koje zaštitne premaze.
-
Mekani alati: Izbjegavajte korištenje metalnih strugača ili žičanih četkica. Umjesto toga, koristite mesingane ili plastične četke, pamučne brisove i meke krpe za čišćenje površina kalupa bez ogrebotine.
-
Preventivni sprejevi: Nanesite tanki, čak i premaz visokokvalitetnog spreja za otpuštanje kalupa prije nego što se svaka proizvodnja pokrene. To ne samo da pomaže u dijelu izbacivanja, već djeluje i kao zaštitni sloj, što olakšava buduće čišćenje.
Smjernice za skladištenje
Kad se kalup ne koristi, pravilno skladištenje je ključno za sprečavanje hrđe, korozije i fizičkog oštećenja.
-
Čisto i suho: Provjerite je li plijesan potpuno čist i suh prije nego što ga pohranjujete. Svaka vlaga može dovesti do oksidacije.
-
Zaštitni premaz: Na sve površine kalupa nanesite preventivni preventiv ili specijalizirani sprej za zaštitu od kalupa. To stvara barijeru protiv okolišnih elemenata.
-
Okoliš pod kontrolom klime: Spremite kalupe u području pod kontrolom klime kako biste izbjegli fluktuacije temperature koje mogu uzrokovati kondenzaciju.
-
Pravilno kućište: Kalup pohranite u čvrstu, zatvorenu posudu ili na određenu policu kako biste spriječili fizičko oštećenje od slučajnih udara ili kapi.
Savjeti za preventivne održavanja
Proaktivan s održavanjem može vas uštedjeti od skupih popravaka niz liniju.
-
Redovne inspekcije: Rutinski pregledajte kalup na znakove habanja, kao što su ogrebotine, natpisi ili erozija u kritičnim područjima poput vrata i trkača. Rano hvatanje ovih problema omogućava manje popravke prije nego što postanu glavni problemi.
-
Provjere pinova za izbacivanje: Redovito provjeravajte da li se svi igle za izbacivanje slobodno kreću i ne drže se, jer to može uzrokovati stres na kalupu i oštetiti gotov dio.
-
Podmazivanje: Nastavite pokretati dijelove, poput vodećih igle i čahura, pravilno podmazani kako biste osigurali nesmetan rad i spriječite habanje.
Budući trendovi u aluminijskim plijesnima
Svijet proizvodnje je u stalnom stanju evolucije, a aluminijski kalupi su na čelu ove promjene. Napredak u tehnologiji i sve veća potražnja za bržim ciklusima proizvodnje oblikovaju budućnost aluminijskog alata.
Napredak u proizvodnim tehnikama
Integracija Aditivna proizvodnja (3D ispis) je revolucija kako se izrađuju aluminijski kalupi. Iako se kompletni kalup još uvijek može obraditi CNC, 3D ispis može se koristiti za stvaranje složenih unutarnjih značajki, poput konformnih kanala za hlađenje. Ovi kanali slijede točne konture šupljine kalupa, omogućujući ujednačenije i brže hlađenje dijela, što dodatno smanjuje vrijeme ciklusa i poboljšava kvalitetu dijela.
Drugi ključni trend je upotreba Hibridni kalupi , gdje se aluminijska baza kombinira s očvrslim čeličnim umetcima u područjima visokog trošenja, poput kapije i igle za izbacivanje. Ovaj pametni dizajn koristi najbolje iz oba svijeta: isplativost i brza toplinska svojstva aluminija s trajnom čelicom u kritičnim područjima.
Nove aplikacije
Kako se razvijaju nove aluminijske legure visokih performansi, uporaba aluminijskih kalupa proširit će se u industriju koje su se prethodno oslanjale samo na čelik. Možemo očekivati da ćemo ih češće vidjeti u aplikacijama koje uključuju jače, abrazivnije materijale ili u poljima poput proizvodnje električnih vozila, gdje su za konkurentsku rub bitne za brzo prototipiranje i brze iteracije dizajna.
Tako
Aluminijski kalupi zacementirali su svoje mjesto kao vitalna komponenta moderne proizvodnje. Nude uvjerljiv spoj ekonomičnost, brzina i fleksibilnost dizajna To je neusporedivo od tradicionalnih materijala za alate. Iako možda nisu idealan izbor za svaki projekt, njihova izuzetna toplinska vodljivost, lagana priroda i jednostavnost obrade čine ih rješenjem za prototipiranje, proizvodnju niskog do srednjeg volumena i proizvode sa složenim geometrijama.
U doba definiranoj brzim inovacijama, sposobnost da se ideja brzo i ekonomski pretvori u opipljiv proizvod je vrijednija nego ikad. Aluminijski kalupi pružaju onaj ključni most između dizajna i stvarnosti, osnažujući proizvođače da proizvode brže i učinkovitije dovode proizvode na tržište. Oni predstavljaju ne samo materijalni izbor, već i stratešku odluku koja pokreće učinkovitost, inovacije i profitabilnost u različitim industrijama.
Često postavljana pitanja (FAQ)
1. Koja je glavna razlika između aluminijskih i čeličnih kalupa?
-
Odgovor: Primarne razlike su u troškovima, trajnosti i toplinskim svojstvima. Aluminijski kalupi općenito su pristupačniji, lakši i imaju mnogo veću toplinsku vodljivost, što skraćuje vrijeme ciklusa. Međutim, čelični kalupi su izdržljiviji i imaju veću otpornost na habanje, što ih čini boljim za vrlo veliku proizvodnju ili oblikovanje abrazivnih materijala.
2. Koliko dijelova može proizvoditi aluminijski plijesan?
-
Odgovor: Životni vijek aluminijskog kalupa uvelike varira ovisno o materijalu koji se oblikova, složenosti dijela i održavanju. Aluminijski kalupi obično se koriste za proizvodne vožnje u rasponu od nekoliko stotina do desetaka tisuća dijelova. Uz odgovarajuću njegu i neabrazivni materijal, neki aluminijski kalupi mogu čak preći 100 000 ciklusa.
3. Jesu li aluminijski kalupi prikladni za oblikovanje ubrizgavanja?
-
Odgovor: Da, apsolutno. Aluminijski kalupi široko se koriste u injekcijskom oblikovanju, posebno za prototipiranje, proizvodnju niskog volumena i proizvode s neabrazivnom plastikom. Njihova visoka toplinska vodljivost omogućava brže hlađenje plastike, što može značajno smanjiti ukupno vrijeme ciklusa.
4. Možete li koristiti aluminijske kalupe za aplikacije visoke temperature?
-
Odgovor: Aluminijske legure imaju nižu točku taljenja od čelika, tako da nisu prikladne za izuzetno visokotemperaturne procese lijevanja poput onih koje se koriste za određenu inženjersku plastiku. Međutim, za najčešću plastiku i gumu, aluminijski kalupi djeluju izuzetno dobro.
5. Koliki je tipični trošak aluminijskog kalupa u usporedbi sa čeličnim kalupom?
-
Odgovor: Aluminijski kalup često može biti 30% do 50% jeftiniji od usporedivog čeličnog kalupa. To je prvenstveno zbog nižih troškova materijala aluminija i smanjenog vremena obrade potrebnog za stvaranje kalupa.
