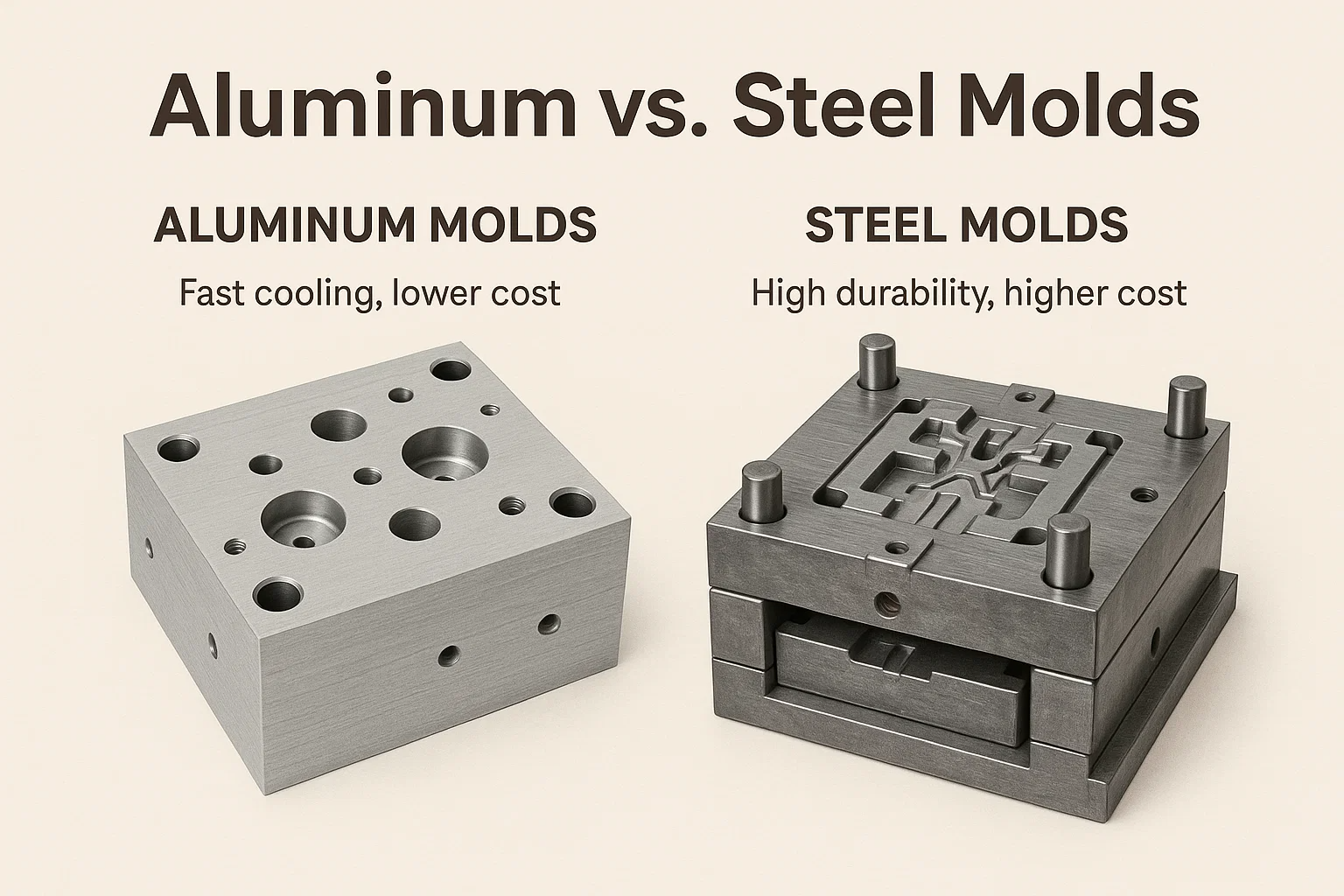

Aluminijski kalupi nasuprot čeličnim kalupima: kompletan vodič

Uvod

U proizvodnji je pravi kalup presudan za stvaranje visokokvalitetnih dijelova. Materijal koji odaberete za taj kalup izravno utječe na sve,, od brzine troškova i proizvodnje do kvalitete konačnog proizvoda. Iako su dostupni mnogi materijali, dva se ističu kao najčešća i svestrana: aluminij i čelik .

Ovaj se članak zaroni u svijet aluminijskih i čeličnih kalupa, istražujući njihova jedinstvena svojstva, prednosti i nedostatke. Usporedit ćemo ih u ključnim čimbenicima poput troškova, izdržljivosti i performansi kako bismo vam pomogli da shvatite koji je materijal najbolje pogodan za vaš specifični projekt.

Koji su aluminijski kalupi?

Aluminijski kalupi popularni su izbor za njihovu jedinstvenu ravnotežu brzine i učinkovitosti. Ovi se kalupi obično izrađuju od aluminijskih legura visoke čvrstoće, poput 7075 i 6061 , koje su poznate po izvrsnoj obradivosti i visokoj toplinskoj vodljivosti.

Za razliku od čelika, aluminij može vrlo brzo rasipati toplinu. To ga čini idealnim za primjene gdje je brzo hlađenje neophodno, poput prototipa ili proizvodnje niskog volumena. Zbog njihovog brzog ciklusa i nižih troškova obrade, aluminijski kalupi često su rješenje za projekte koji ne zahtijevaju ekstremnu trajnost čelika.

Što su čelični kalupi?

Čelični kalupi su industrijski standard za velike i zahtjevne proizvodnje. Izrađeni su iz različitih razreda alatnog čelika, s uobičajenim vrstama, uključujući P20 , H13 , i 420 nehrđajući čelik . Ovi se materijali cijene zbog njihove izuzetne tvrdoće, otpornosti na habanje i sposobnost da se drže preciznih dimenzija.

Čelični kalupi izgrađeni su da traju. Oni mogu izdržati strogost milijuna ciklusa, što ih čini najpouzdanijim izborom za masovnu proizvodnju. Iako im je potrebno duže da se strogo i hlade u usporedbi s aluminijem, njihova dugoročna izdržljivost i otpornost na abraziju čine ih ključnim za proizvodnju dijelova s ​​abrazivnom plastikom ili za operacije koje neprekidno rade tijekom mnogih godina.

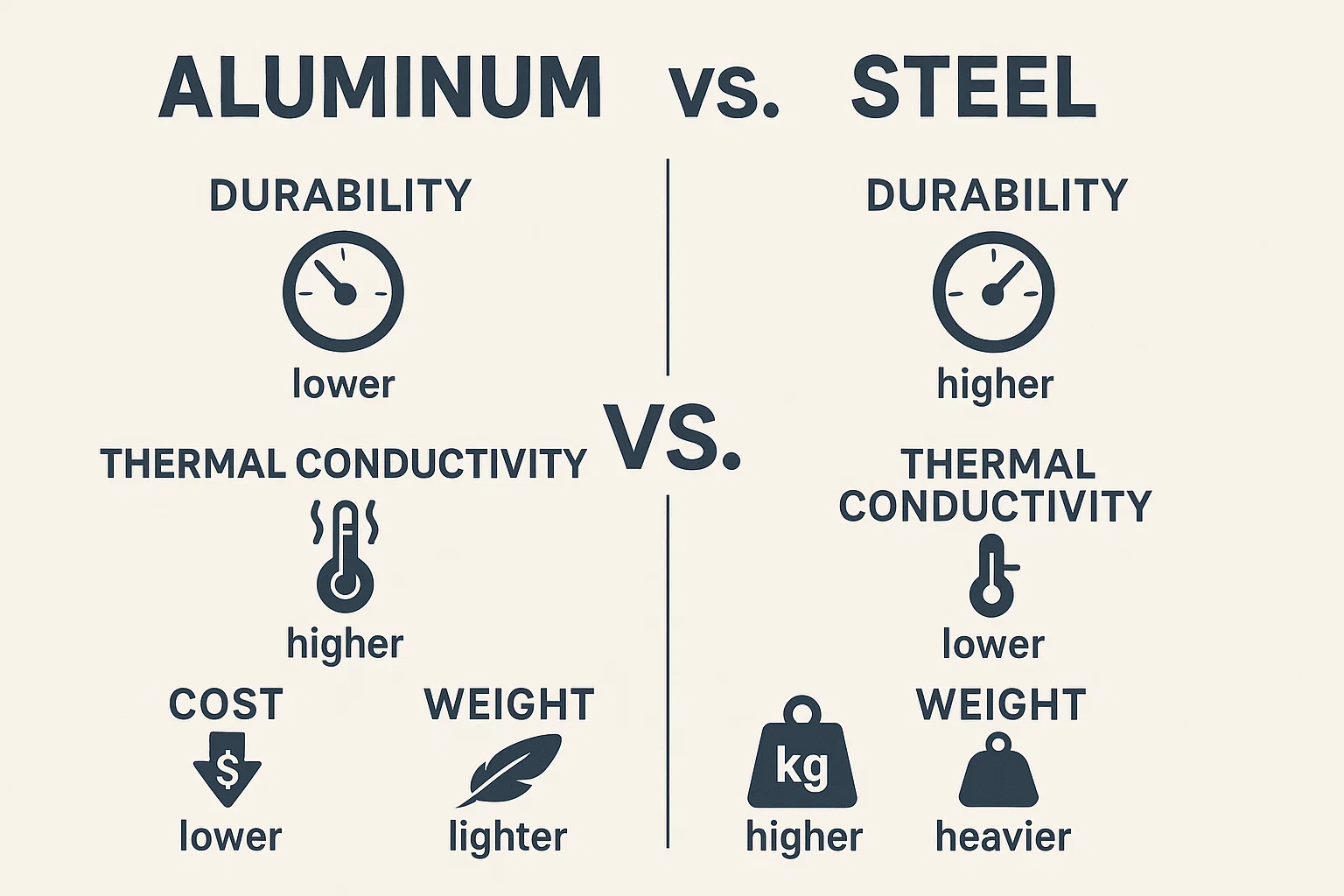

Ključne razlike između aluminijskih i čeličnih kalupa

Kad odabere između aluminija i čelika, odluka se svodi na nekoliko kritičnih razlika koje utječu na proizvodnju.

Trajnost i životni vijek

Čelični kalupi su nesporni prvaci izdržljivosti. Izgrađeni da izdrže milijune ciklusa, odupiru se nošenju, abraziji i koroziji, što ih čini savršenim za proizvodnju velikog količine. Aluminijski kalupi , iako su jaki, mekši su. Oni se brže troše i najprikladniji su za kraće proizvodne vožnje, obično ispod 100 000 dijelova, osim ako se ne tretiraju posebnim premazima kako bi produžili svoj život.

Toplinska vodljivost

Tu je gdje aluminijski kalupi uistinu sjaj. Aluminij prenosi zagrijavanje do pet puta brže od čelika. Ova visoka toplinska vodljivost znači da se kalup hladi znatno brže, što dramatično smanjuje vrijeme ciklusa i povećava brzinu proizvodnje. Čelični kalupi , Suprotno tome, zadržati toplinu duže, što dovodi do sporijeg hlađenja i dužeg ukupnog vremena ciklusa.

Analiza troškova

Razlika u troškovima je značajna. A Početni materijal za aluminij je jeftinija, a njegova izvrsna obradivost znači da je potrebno manje vremena i energije za proizvodnju u gotov kalup. To čini aluminij vrlo isplativim izborom za prototipove i projekte s malim količinama. Čelik , međutim, skuplje je za kupovinu i mnogo teže stroj, što dovodi do većih naprednih troškova. Iako je početno ulaganje veće, dugoročni operativni trošak po dijelu niži je za proizvodnju velikog količine zbog svoje nevjerojatne dugovječnosti.

Težina

Aluminij mnogo je lakši od čelika - otprilike trećina težine. Zbog toga je aluminijski kalupe lakšim i sigurnijim za rukovanje, transport i postavljanje. Smanjena težina također postavlja manje naprezanja na stroj za oblikovanje, što potencijalno omogućuje upotrebu manjih preše. Čelični kalupi su teški i glomazni, često zahtijevaju specijaliziranu opremu za rukovanje i ugradnju.

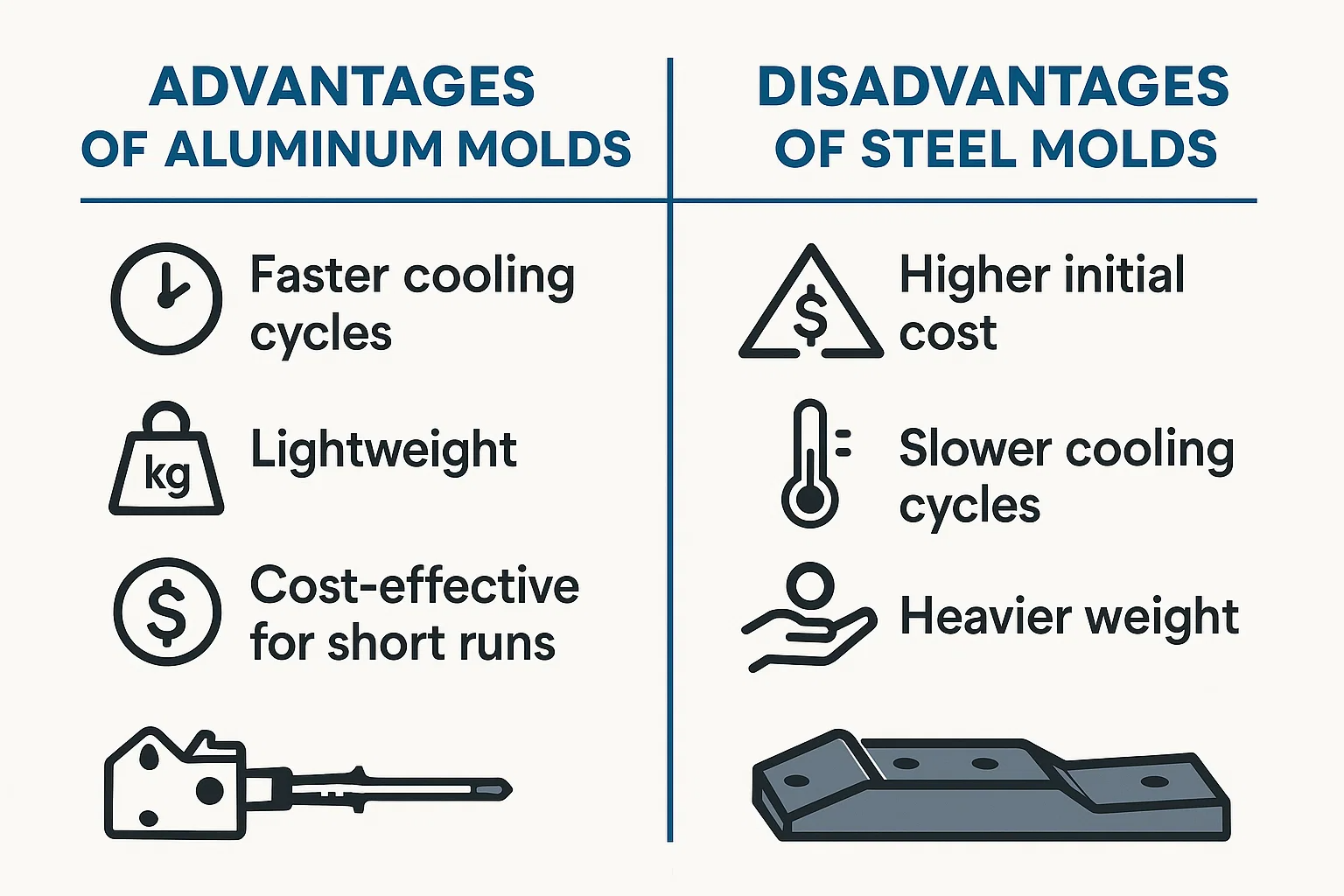

Prednosti aluminijskih kalupa

• Brži ciklusi hlađenja: Aluminijska visoka toplinska vodljivost znači da brzo povlači toplinu iz dijela. Ovo drastično smanjuje vrijeme hlađenja, što dovodi do Brži ciklusi proizvodnje i veća izlaz na sat.

• Lagan: Budući da su znatno lakši od čelika, aluminijski kalupi lakše se nose, transportiraju i postavljaju. To ne samo da poboljšava sigurnost, već i smanjuje habanje na strojevima za oblikovanje, potencijalno omogućavajući upotrebu manjih, energetski učinkovitijih preše.

• Ekonomično za kratke staze: Niži troškovi materijala i lakša obradivost aluminija čine ga odličnim izborom za Prototipiranje i proizvodnja niskog volumena . Možete brzo dobiti kalup izrađen i po nižim troškovima, što ga čini idealnim za testiranje dizajna ili proizvodnju ograničenih trčanja.

Nedostaci aluminijskih kalupa

• Niža trajnost: Aluminij je mekši od čelika i ne može podnijeti milijune ciklusa potrebnih za masovnu proizvodnju. Osjetljiviji je na demate, ogrebotine i trošenje s vremenom, što ograničava njegov životni vijek.

• Osjetljivost na nošenje: Bez zaštitnog premaza, aluminijski kalupi mogu se brzo istrošiti, posebno prilikom oblikovanja abrazivnih materijala poput plastike ispunjene staklom.

• Manje prikladno za abrazivne materijale: Za materijale koji su vrlo abrazivni, čelični kalup gotovo je uvijek potreban. Mekša površina aluminijskog kalupa prebrzo bi se degradirala, ugrožavajući kvalitetu dijela i zahtijevajući česte popravke.

Prednosti čeličnih kalupa

• Visoka trajnost i životni vijek: Čelik je nevjerojatno tvrd. Kalupi izrađeni od čelika za alat dizajnirani su tako da izdrže stalnu upotrebu, što ih čini savršenim za Vozanja velikog volumena To može trajati godinama.

• Otpor nošenju i abraziji: Tvrdoća čelika čini ga vrlo otpornim na abraziju ispunjene plastike ili drugih tvrdih materijala. To osigurava da kalup održava svoju dimenzionalnu točnost i površinsku završnu obradu u milijunima dijelova.

• Dimenzionalna stabilnost: Čelik drži oblik i veličinu pod tlakom i temperaturom se bolje od aluminija. Ova je stabilnost presudna za proizvodnju dijelova s uske tolerancije i složene geometrije .

Nedostaci čeličnih kalupa

• Veći početni trošak: Sirovina za čelične kalupe je skuplja, a postupak obrade mnogo je sporiji i intenzivniji. To rezultira većim unaprijed ulaganjima i duljim vremenima olova.

• Spori ciklusi hlađenja: Čelična donja toplinska vodljivost znači da duže zadržava toplinu. Ovo produžava vrijeme hlađenja za svaki dio, što dovodi do Spori ciklusi proizvodnje i smanjeni izlaz u usporedbi s aluminijskim kalupom.

• Teža težina: Velika težina čeličnog kalupa može otežati rukovanje i transport. Također zahtijeva robusniji stroj za oblikovanje, koji može povećati operativne troškove i ograničiti fleksibilnost.

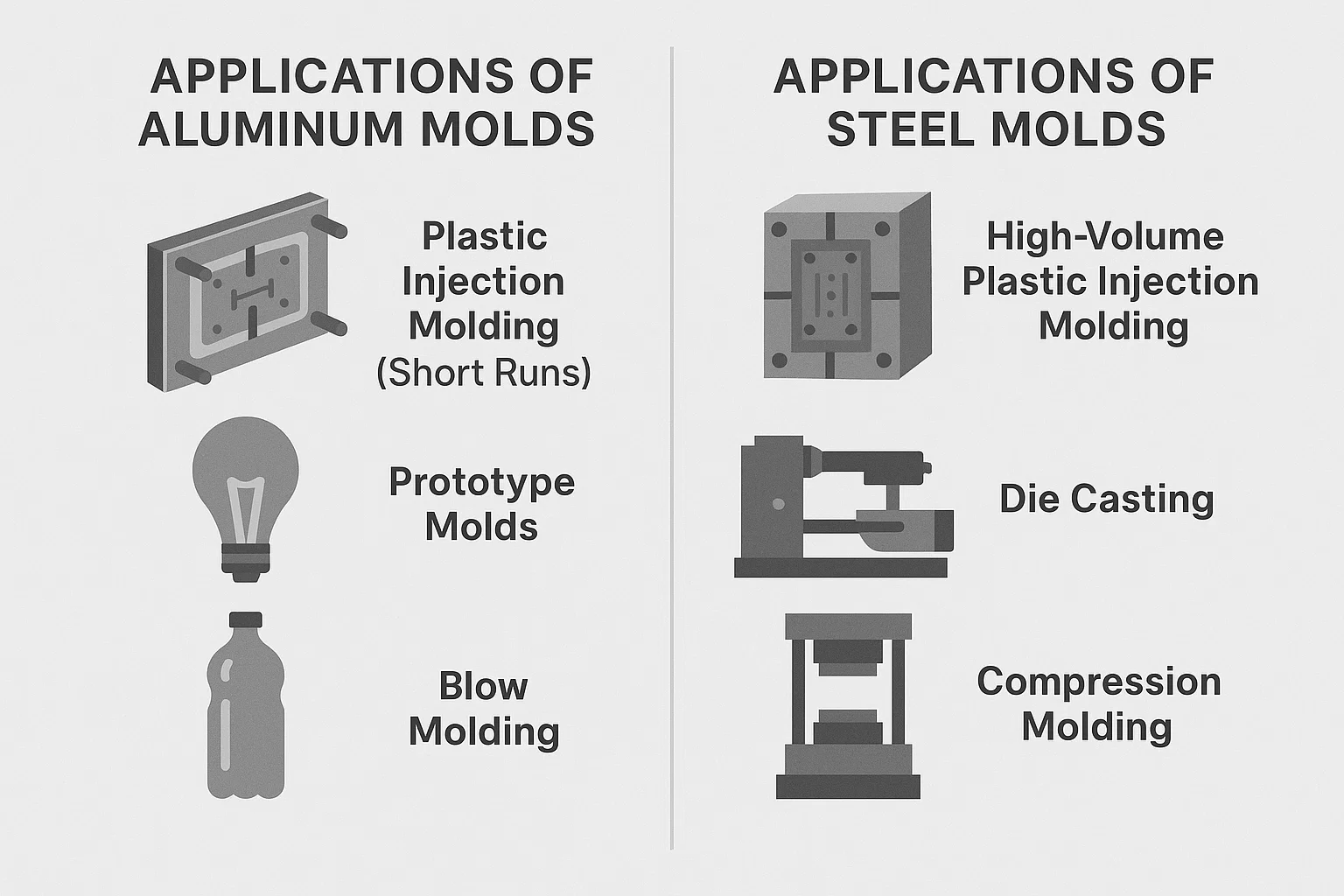

Primjene aluminijskih kalupa

• Plastično oblikovanje ubrizgavanja (kratki stazi): Aluminij je savršen za projekte u kojima vam treba ograničen broj dijelova, od nekoliko stotina do desetaka tisuća. Njegova brza vremena ciklusa čine ga kretanjem Brzi zaokreti poslovi i početno testiranje na tržištu.

• PALDITI PALSE: Kad trebate stvoriti funkcionalne prototipe za novi proizvod, aluminij je jasan pobjednik. Niske troškove i brza obrada omogućuju inženjerima Iterate na dizajnu brzo i pristupačno.

• Puhanje kalupa: U industrijama poput pakiranja i proizvodnje kontejnera, gdje je hlađenje ograničavajući faktor, superiorna toplinska svojstva aluminija ogromna su prednost. Pomaže u stvaranju ujednačenih zidova i dosljedne kvalitete dijela brže.

Primjene čeličnih kalupa

• Plastično ubrizgavanje visokog volumena: Za proizvodnju velikih razmjera, gdje su potrebni milijuni dijelova, Čelik je jedina održiva opcija . Njegova izdržljivost osigurava da se plijesan može neprekidno raditi godinama bez značajnog trošenja.

• Umri lijevanje: U kasting , rastopljeni metal ubrizgava se u kalup pod visokim tlakom. Čelična čvrstoća i toplinska otpornost čine ga idealnim za rukovanje ekstremnim temperaturama i silama koje sudjeluju u lijevanim materijalima poput aluminija, cinka i magnezija.

• Kompresijsko oblikovanje: Prilikom oblikovanja termoset materijala ili kompozita, Visoki tlak i temperatura su potrebni. Čelična robusna priroda čini ga najboljim izborom za izdržavanje ovih zahtjevnih uvjeta, osiguravajući da se plijesan s vremenom ne deformira.

Studije slučaja: Aluminij nasuprot odabiru čeličnog kalupa

Izbor između aluminija i čelika često je ravnoteža kompromisa. Evo dva primjera:

• Studija slučaja 1 (aluminij): Prototip potrošačke elektronike Tehnička tvrtka trebala je stvoriti 5000 jedinica novog kućišta gadgeta za tržišni test. Odabrali su aluminijski kalup . Primarni čimbenici odluke bili su tijesni rok i ograničen proračun. Aluminij im je omogućio da se kalup brzo i s djelicom cijene čelika. Niža izdržljivost kalupa nije bila problem jer je proizvodnja bila kratka, a brži ciklus vremena pomoglo im je da ispune datum lansiranja.

• Studija slučaja 2 (čelik): komponenta medicinskog uređaja Proizvođač medicinskih proizvoda zahtijevao je kritičnu komponentu da se proizvede u milijunima. Dio je morao biti dimenzionalno savršen i izrađen od visoko abrazivne plastike ispunjene staklom. Odlučili su se za čelični kalup . Unatoč većim početnim troškovima i dužem vremenu vođenja, odluka se temeljila na neusporedivoj trajnosti i sposobnosti da se odupire abraziji. Dugoročna pouzdanost i preciznost nisu se pregovarali za ovu veliku, kritičnu primjenu.

Čimbenici koje treba uzeti u obzir pri odabiru materijala za plijesni

• Volumen proizvodnje: Ovo je najvažniji faktor. Za vožnje i prototipovi , aluminij je najisplativije rješenje. Za masovna proizvodnja , trajnost i životni vijek čelika su bitni.

• Materijal koji se oblikuje: Ako radite s abrazivna plastika (poput onih s punilima od stakla ili ugljičnih vlakana), otpornost na habanje čelika je nužna. Za ne-abrazivni polimeri , aluminij može biti održiva i brža alternativa.

• Složenost dijela: Za dijelove s zamršenim detaljima ili uskim tolerancijama, Dimenzionalna stabilnost čelika često pruža pouzdaniji i precizniji ishod. Iako aluminij može postići visoke detalje, osjetljiviji je na deformaciju povezane s tlakom.

• Proračun: Razmotrite i oba početni troškovi i dugoročni operativni troškovi . Aluminijski kalup ima nižu cijenu unaprijed, ali može imati veći trošak po dijelu s vremenom ako ga treba zamijeniti. Čelični kalup ima veliko početno ulaganje, ali vrlo nizak dugoročni trošak po dijelu.

• Zahtjevi za vrijeme ciklusa: Ako vaš projekt zahtijeva najbržu moguću brzinu proizvodnje, superiorna toplinska vodljivost aluminija i brže vrijeme ciklusa može biti izmjenjivač igre.

Najbolje prakse za održavanje plijesni

Bez obzira koristite li aluminij ili čelik, pravilno održavanje ključno je za produljenje vijeka vašeg kalupa i osiguravanje kvalitete dijela.

• Čišćenje i skladištenje: Nakon svake proizvodnje, kalupe treba temeljito očistiti kako bi se uklonili ostatak. Pravilno skladištenje u okruženju pod kontrolom klime sprječava hrđu i koroziju, posebno za čelične kalupe.

• Redovita inspekcija: Rutinski pregledajte kalup na znakove habanja, oštećenja ili nakupljanja. Rano hvatanje problema može spriječiti skuplje popravke na liniji. Potražite ogrebotine, udubljenja ili znakove bljeskalice.

• Podmazivanje i prevencija korozije: Nanesite lagani sloj neparnog inhibitora maziva ili korozije, posebno na pokretne dijelove poput igle za izbacivanje i dijapozitiva. To sprječava hvatanje i hrđa, osiguravajući glatku radnju.

Budući trendovi u materijalima plijesni

Svijet izrade plijesni uvijek se razvija, s novim materijalima i tehnologijama na horizontu.

• Napredak u aluminijskim legurama: Istraživači razvijaju nove aluminijske legure s pojačanom tvrdoćom i otpornošću na habanje, zamućujući liniju između aluminija i čelika za neke primjene.

• Razvoj u tehnologiji čelika s alatom: Inovacije u čeliku usredotočene su na stvaranje ocjena koje je lakše stroj i nude poboljšanu toplinsku vodljivost bez žrtvovanja izdržljivosti. Aditivna proizvodnja (3D ispis) također se koristi za stvaranje složenih čeličnih kalupa s unutarnjim kanalima za hlađenje.

• Materijali u nastajanju: Ostali materijali dobivaju pažnju. Na primjer, berilijev bakar nudi izuzetnu toplinsku vodljivost, što ga čini izvrsnim izborom za umetke kalupa koji zahtijevaju brzo rasipanje topline u određenim područjima.
