I. Načela dizajna i važnost smjera otvaranja plijesni
Smjer otvaranja kalupa kritična je dizajnerska odluka u oblikovanju ubrizgavanja, koja izravno utječe na složenost plijesni, troškove proizvodnje i estetiku proizvoda. Ključni principi dizajna uključuju:
1. Strukturno usklađivanje

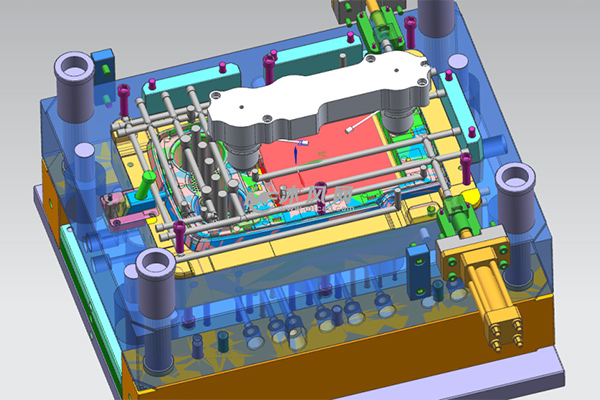

Značajke poput rebara, pucanja i šefova trebale bi se uskladiti s smjerom otvaranja kalupa (vidi sliku 1). To izbjegava bočne jezgre, smanjujući tragove linije. Na primjer, pucanje u kut> 15 ° od smjera otvaranja zahtijevaju klizače, povećavajući troškove kalupa za preko 30%.
2. Izbjegavanje podcjenjivanja
Pravilna orijentacija može pretvoriti 95% potkoljenica u normalne strukture demodiranja. Studije slučaja pokazuju da se okretanje smjera otvaranja za 22 ° smanjuje bočne jezgre s 4 na 1.
3. Estetska optimizacija
Za dijelove osjetljive na izgled (npr. Automobilski interijer), orijentiranje smjera otvaranja na 45 ° -75 ° na vidljive površine smanjuje vidljivost linije za rastavanje za 60%.
Dugovječnost kalupa
Pravilno poravnana rebra niže otpornost na demodiranje za 40%, proširujući vijek plijesni za 30 000–50 000 ciklusa.
Ii. Sustavne metode za razdvajanje dizajna linija
Dizajn linije integrira geometriju, proizvodnju i estetiku:
1. Sustav klasifikacije
2. Algoritmi za pozicioniranje
Projekcija ograničenja okvira: Određuje primarne linije za razdvajanje za 85% standardnih dijelova.
Analiza kriške: koristi Z-buffer algoritme (0,01 mm rezolucija) za površine slobodnih oblika.
Metoda protoka: Kombinira MPI analizu kako bi se izbjegle zavarene linije u područjima s visokim stresom.
3. Estetske tehnike
Linije za razdvajanje "noža" (R-kut <0,1 mm) smanjuju vidljivost šava za 90% u potrošačkoj elektronici. Pozicioniranje linija za razdvajanje na rubovima snižava hrapavost površine (RA) za dvije razrede u usporedbi s ravnim regijama.
Iii. Ključni čimbenici i strategije optimizacije
1. Naknada za skupljanje
Po GB/T14486-93, nadoknadite 1,2–1,5 × nominalno skupljanje materijala. Za PA66 (nominalno skupljanje 0,8–1,5%), koristite 1,0–1,8%.
2. Integracija sustava odzračivanja
Odjeljenje kao primarni otvori zahtijevaju ventilacijske dubine materijalnom viskoznošću:
Niska viskoznost (npr. PP): 0,015–0,02 mm
Visoka viskoznost (npr. PC): 0,03–0,05 mm
Optimizirano odzračivanje smanjuje tlak punjenja za 15% i vrijeme ciklusa za 8%.
3. Osiguranje čvrstoće plijesni
Snaga stezanja na liniju za rastanke mora se zadovoljiti:
F pričvrstiti = P šupljina X a proj
F pričvrstiti : Sila stezanja (KN ili tone)
P šupljina : Prosječni tlak šupljine (MPA ili kg/cm²)
A proj : Maksimalno projicirano područje dijela trkača u smjeru otvaranja kalupa (CM² ili u²)
Za Detaida, kontaktirajte nas. Profesionalac Proizvođač kalupa prilagođenog ubrizgavanju u Kini.
Iv. Rješenja za uobičajena pitanja
1. kontrola bljeskalice
Trostruko-brtvene strukture (glavna 2 pomoćna brtva) s 0,005 mm graničnom bljeskalicom na ≤5 μm.
2. Složeno rukovanje površinom
Za automobilske leće, površine za razdvajanje na bazi NURBS-a s 5-oskom obradom postižu ≤ 0,05 mm pogrešku konture.
3. Rješenja za mikro-mljevenje
Linije za razdvajanje lasera (širina 20 μm) omogućuju precizne dijelove poput inzulinske pumpe.
V. Aplikacije napredne tehnologije
1. Optimizacija vođena CAE
Projekt slučaja prijenosnog računala smanjio je Warpage s 1,2 mm na 0,3 mm pomoću valnih linija za razdvajanje putem analize kalupa.
2. Proizvodnja aditiva
Umetnici za razdvajanje s SLM-om s biomimetičkim teksturama niže koeficijente trenja za 40%.
3. Pametno nadgledanje
IoT senzori u kalupima za odbojnike otkrivaju neusklađivanje 0,002 mm, smanjujući neočekivane kvarove za 90%.
Vi. Budući trendovi
1.
Sustavi dubokog učenja automatiziraju dizajn linije za razdvajanje za 85% standardnih dijelova, rezanje vremena dizajna za 5 ×.
2. Nanoscale Surface Engineering
PVD premazi proširuju vijek trajanja plijesni na milijun ciklusa, utrostručene intervale održavanja.
3. Održivost
Linije za razdvajanje "nula-flash" s biorazgradivim materijalima smanjuju materijalni otpad s 1,2% na 0,3%.
Studija slučaja: Proizvođač kućnih uređaja smanjio je vrijeme razvoja kalupa sa 45 na 28 dana, a stope oštećenja sa 3,5% na 0,8% koristeći ove metode. Uz nove tehnologije poput digitalnih blizanaca, smjer otvaranja plijesni i optimizacija linija za razdvajanje ući će u novu eru inteligencije.
