Prelijevanje elastomera mekanih na dodir poput termoplastičnih elastomera (TPE) ili termoplastičnih poliuretana (TPU) preko krute plastike, metala ili tiskanih ploča (PCB) poboljšava ergonomsko držanje, prigušuje vibracije i stvara zaštitu nepropusnu za tekućine. Međutim, kvarovi proizvoda—kao što su granična delaminacija, tragovi udubljenja, produljeni ciklusi hlađenja ili prekomjerno savijanje dijelova—često se povezuju s pogrešnom konstrukcijom debljine stijenke.
Generičke smjernice za dizajn često sugeriraju održavanje jednake debljine stijenke od 2,0 mm. U praksi, optimalna debljina sloja uvelike ovisi o specifičnim materijalima supstrata, potrebama strukturalnog pojačanja, omjerima duljine protoka i zahtjevima za prionjivost. Ovaj tehnički vodič opisuje precizne matrice debljine, procesna razmatranja, strukturna DFM pravila i protokole validacije za aplikacije prelivanja.
1. Preporučena debljina kalupa (kože) prema materijalu i podlozi

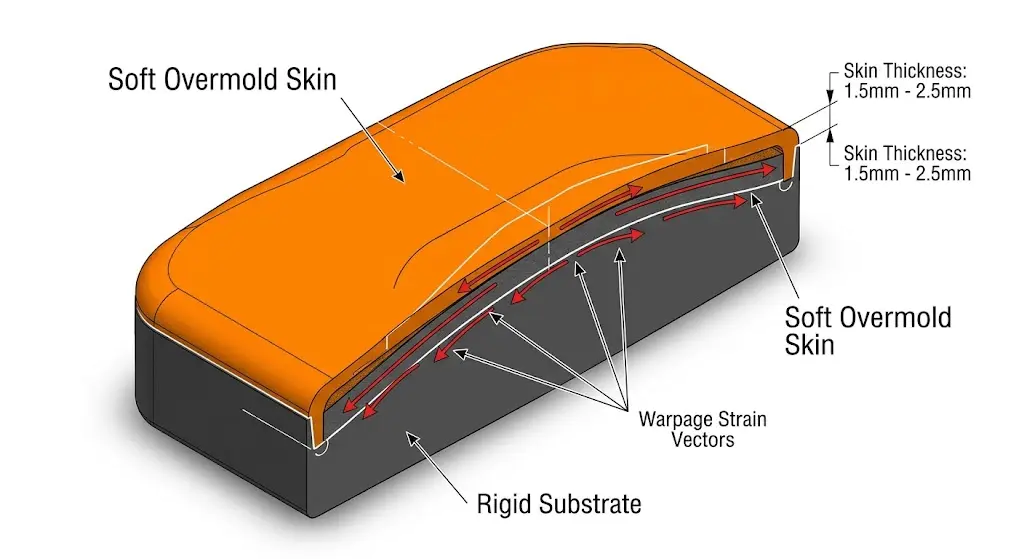

Određivanje debljine kalupa zahtijeva balansiranje funkcionalne taktilne povratne informacije s toplinskim stresom, volumetrijskim skupljanjem i vremenskim kaznama ciklusa. Elastomeri posjeduju veće koeficijente linearnog toplinskog širenja (CLTE) od krutih podloga; pretjerano debele opne koje se nalaze u kalupu stvaraju veliki kontraktilni stres tijekom hlađenja, što dovodi do savijanja podloge ili kidanja ljepila.
Donja matrica daje precizne granice debljine kroz supstrate za proizvodnju jezgri:
| Materijal podloge | Minimalna debljina kože | Preporučena nominalna debljina | Maksimalna ojačana debljina | Primarne aplikacije i bilješke |
|---|---|---|---|---|
| Inženjerska plastika (ABS, PC, PC/ABS) | 0,75 mm | 1,50 - 2,50 mm | 3,50 mm | Potrošačka elektronika, ručke za električne alate. Izvrstan potencijal kemijskog povezivanja putem površinske molekularne difuzije. |
| Visokotemperaturni poliamidi (PA6, PA66, PBT) | 1,00 mm | 1,50 - 2,20 mm | 3,00 mm | Kućišta automobilskih motora, industrijski senzori. Zahtijeva povišene temperature alata za postizanje potpunog kemijskog prianjanja. |
| Polukristalna plastika (POM, PP) | 1,20 mm | 1,80 - 2,50 mm | 3,00 mm | Niska površinska energija otežava kemijsko spajanje; uvelike se oslanja na značajke mehaničkog međusobnog zaključavanja. |
| Metali (Lijevani aluminij, cink, čelik) | 1,00 mm | 2,00 - 3,00 mm | 4,00 mm | Kirurški instrumenti, ručke za tešku opremu. Visoka toplinska vodljivost brzo hladi topljenje; zahtijeva predgrijavanje. |
| Enkapsulirani PCB-ovi i elektronika | 1,00 mm | 1,50 - 2,00 mm | 2,50 mm | Prešanje pod niskim pritiskom ili delikatno prelijevanje. Debljina mora zaštititi osjetljive komponente od pritiska stezanja. |
Napomena o dizajnu: Ručke mekane na dodir obično zahtijevaju nominalnu debljinu od 1,5 do 2,5 mm kako bi se postiglo odgovarajuće taktilno prigušivanje. Debljine ispod 1,0 mm čine se krutima, dok dijelovi veći od 3,5 mm drastično produljuju vrijeme hlađenja i uvode unutarnje šupljine.
2. Minimalna debljina kože za ubrizgavanje i tehnike tankih stijenki
Postizanje pouzdanog prelijevanja tankih stijenki (ispod 1,0 mm) bez bljeska, kratkih udaraca ili tragova kolebanja površine ovisi o kontroliranju omjera duljine protoka (L/T) i viskoznosti taline.
Kada omjer duljine protoka i debljine stijenke (L/T) prijeđe 100:1, stiardne TPE formulacije se prerano smrzavaju. TPE/TPU formulacije visokog protoka s visokim indeksom tečenja taline (MFI > 25 g/10 min na 190°C/2,16 kg) omogućuju minimalne debljine stijenki do 0,50 mm - 0,75 mm preko kratkih puteva protoka (< 50 mm).
Ključne smjernice za proces i alate za prelijevanje tankih stijenki:
- Povišene temperature alata: Povećajte temperaturu šupljine kalupa podloge za 15°C do 25°C kako biste spriječili rano smrzavanje tijekom faze ubrizgavanja.
- Sekvencijalni zatvarač ventila ili Hot Runners: Bacite ventile s vrućim vrhom izravno na deblje dijelove zone prelijevanja kako biste smanjili pad tlaka.
- Velike brzine ubrizgavanja: Brzo ispunite tanke šupljine prije nego što dođe do skrućivanja sloja kože, koristeći precizne višestupanjske profile za pakiranje kako biste spriječili bljesak.
- Kontrola dubine ventilacije: Precizna mikroventilacija (dubina od 0,010 mm do 0,015 mm) ključna je u blizini tankih rubova kako bi se izbjegle opekline zarobljenog zraka bez izazivanja bljeska smole.
3. Pravila projektiranja za jednolike zidove, rebra, izbočine i prijelaze
Neujednačena debljina kalupa uzrokuje različito skupljanje, što stvara lokalizirane koncentracije naprezanja i podizanje rubova. Pridržavanje strogih geometrijskih proporcija održava strukturni integritet i besprijekorne prijelaze kože na podlogu.
Geometrijski DFM omjeri:
- Omjer stjenke kože i jezgre: Debljina kalupa trebala bi idealno odgovarati 60% do 80% debljine stijenke podloge kako bi se spriječilo toplinsko izobličenje podloge tijekom umetanja čaure.
- Unutarnja debljina rebra: Rebra ugrađena ispod ili unutar opne kalupa ne smiju prelaziti 50% nominalne debljine stijenke glavnog kalupa. (npr. debljina rebra supstrata = 0,50 * debljina korice kalupa).
- Unutarnji radijusi (R): Izbjegavajte oštre unutarnje kutove. Osigurajte minimalni radijus od R = 0,5 mm ili 0,5 do 0,75 puta debljine stijenke na svim točkama sjecišta kako bi se smanjili faktori koncentracije naprezanja.
- Korak za zatvaranje i utori za spajanje: Nikada ne završavajte prelivenu kožu na površini za ispiranje. Osmislite rubnu stepenicu za zatvaranje s dubinom jednakom punoj debljini opne, u kombinaciji s mehaničkim utorom od 0,5 mm x 0,5 mm za sprječavanje ljuštenja duž izloženih rubova.
4. Priprema podloge, primeri i ispitivanje čvrstoće veze
Izdržljivi preliveni dio zahtijeva visoku snagu prianjanja na površinu. Mehanizmi prianjanja spadaju u dvije osnovne kategorije: Lijepljenje kemijskom difuzijom and Mehanička blokada .
Metode prethodne obrade površine:
- Atmosferska plazma/tretman plamenom: Podiže površinsku energiju nepolarnih polimera (npr. polipropilena) iznad 44 dyna/cm kako bi se maksimalno povećalo vlaženje.
- Kemijski primeri/silanski agensi za spajanje: Nanosi se na metalne legure ili keramičke podloge prije oblikovanja za stvaranje kovalentnih veza s ulaznim elastomernim smolama.
- Pjeskarenje abrazivnim medijima: Stvara mikro-hrapavost na metalima (Ra 2,5 - 6,3 µm), značajno poboljšavajući mehaničko ključanje.
Standardni testovi provjere prianjanja:
Integritet veze ocjenjuje se korištenjem standardiziranih protokola testiranja:
- Test ljuštenja od 90 stupnjeva (ASTM D903 / ISO 813): Kvantificira silu potrebnu za ljuštenje trake od kalupa od podloge. Prihvatljive industrijske vrijednosti kreću se od 3,5 do 8,0 N/mm ovisno o durometru.
- Ispitivanje smicanja u preklopu (ASTM D1002): Ocjenjuje čvrstoću na smicanje pod vlačnim opterećenjem.
Cilj načina neuspjeha: Protokoli kontrole kvalitete zahtijevaju Kohezivni neuspjeh (gdje se elastomerni materijal kida iznutra), a ne Kvar ljepila (gdje se koža čisto ljušti na sučelju).
5. Alati, ventilacija, simulacija toka plijesni i kompromisi u pogledu troškova
Debljina opne izravno utječe na jediničnu cijenu proizvodnje, vrijeme ciklusa i stope otpada. Budući da vrijeme hlađenja plastike eksponencijalno raste s debljinom stijenke (vrijeme hlađenja proporcionalno je kvadratu debljine stijenke), dodavanje debljine nosi značajno smanjenje vremena ciklusa.
Dopuštenja za skupljanje & CAE simulacija:
Preliveni materijali pokazuju volumetrijsko skupljanje u rasponu od 1,2% do 2,5%, znatno više od krute izrađene termoplastike (0,4% - 0,7%). Dizajneri alata moraju izračunati diferencijalno skupljanje u softveru za analizu Moldflow (CAE) kako bi osigurali točnost neto oblika.
Ključni rezultati CAE analize za procjenu:
- Volumetrijsko skupljanje pri zamrzavanju: Osigurava ravnomjerno pakiranje preko prijelaza debljine.
- Volumetrijski otklon/iskrivljenost: Identificira hoće li asimetrično hlađenje na jednoj strani metalne ili PCB podloge izazvati sile savijanja.
- Međupovršinski smični napon: Procjenjuje hoće li pritisci protoka ubrizgavanja pomaknuti ili oštetiti osjetljive značajke podloge ili unaprijed postavljene umetke.
Dobijte svoju recenziju i ponudu za Overmolding DFM
Optimiziranje debljine kalupa zahtijeva balansiranje jednolikosti stijenke, dizajna alata, kompatibilnosti materijala i taktilnih zahtjeva. Naš inženjerski tim pruža sveobuhvatne DFM (Design for Manufacturability) procjene, Moldflow toplinske/iskrivljene simulacije i usluge brze izrade prototipova.
- Vrijeme obrade: DFM povratna informacija u roku od 24 sata; prototip alata za 5 do 7 radnih dana.
- Standardi sukladnosti: ISO 13485, USP Klasa VI medicinski elastomeri, opcije materijala usklađene s RoHS/REACH.
Pošaljite svoje 3D CAD datoteke (STEP/IGES) zajedno sa specifikacijama podloge kako biste od naših stručnjaka za injekcijsko prešanje dobili detaljnu procjenu debljine i mogućnosti izrade.
Često postavljana pitanja (FAQ)
1. Koje se debljine kalupa preporučuju za uobičajene podloge kao što su ABS, PC, aluminij i PCB?
Preporučene nominalne debljine su 1,5 do 2,5 mm za inženjersku plastiku poput ABS-a i PC-a, 2,0 do 3,0 mm za metale poput aluminija i 1,5 do 2,0 mm za inkapsulirane PCB-ove kako bi se osigurala pravilna zaštita bez primjene pretjeranog toplinskog opterećenja na osjetljivu elektroniku.
2. Koja je minimalna praktična debljina kalupa koja se može postići s TPE-om i koje promjene procesa to omogućuju?
Minimalna praktična debljina je 0,50 do 0,75 mm upotrebom TPE/TPU formulacija visokog protoka. Da bi se to postiglo, potrebne su povišene temperature šupljine kalupa, velike brzine ubrizgavanja, sekvencijalni zatvarač ventila i precizna mikroventilacija kako bi se spriječilo prerano smrzavanje.
3. Kako dizajnirati za jednoliku debljinu stijenke i izbjeći tragove umivanja ili raslojavanje?
Održavajte debljinu gornjeg kalupa između 60% i 80% temeljne stijenke supstrata, dizajnirajte unutarnja rebra na najviše 50% glavne stijenke kalupa, uključite izdašne radijuse prijelaza (minimalno 0,5 mm) i uključite rubne stupnjeve za zatvaranje s mehaničkim utorima za zaključavanje.
4. Kako trebam pripremiti podlogu da maksimiziram čvrstoću veze za prelijevanje?
Podloge se mogu pripremiti korištenjem atmosferske plazme ili tretmana plamenom za povećanje površinske energije, primjenom silanskih temeljnih premaza za metale ili pjeskarenjem medija za stvaranje mehaničke hrapavosti površine. Ciljajte na kohezivni slom tijekom ispitivanja ljuštenja ASTM D903.
5. Kako debljina kalupa utječe na vrijeme hlađenja i ukupnu cijenu dijela?
Vrijeme hlađenja raste eksponencijalno s kvadratom debljine stijenke. Povećanje debljine sloja s 1,5 mm na 3,0 mm može više nego udvostručiti potrebno vrijeme ciklusa hlađenja, značajno povećavajući troškove proizvodnje po jedinici.
6. Što uzrokuje ljuštenje plijesni duž oštrih rubova i kako to geometrija sprječava?
Do ljuštenja dolazi kada sile smicanja djeluju na izložene rubove u ravnini sa slabim mehaničkim učvršćenjem. Dizajniranje definiranog koraka zatvaranja duž linije razdvajanja u kombinaciji s podrezom ili mehaničkim retencijskim utorom učvršćuje rub i sprječava ljuštenje pod mehaničkom abrazijom.
