Brizganje male količine: opsežan vodič

Stvarnost malog volumena injekcijskog prešanja: premošćivanje jaza

U proizvodnji često nailazimo na zid. Prerasli ste nesigurne tolerancije 3D ispisa, ali niste spremni baciti 50 000 USD na kalup od kaljenog čelika za čiju izradu je potrebno tri mjeseca. Ovdje je Brizganje u malom volumenu (LVIM) ulazi. To je "slatka točka" za hardverske timove koji trebaju stvarne dijelove, stvarne materijale i stvarnu brzinu - bez duga na razini poduzeća.

O čemu zapravo goviliimo?

Zamislite LVIM kao agilnog rođaka masovne proizvodnje. Dok je tradicionalno oblikovanje opsjednuto "milijunima ciklusa", LVIM je dizajniran za 100 do 10 000 jedinica domet.

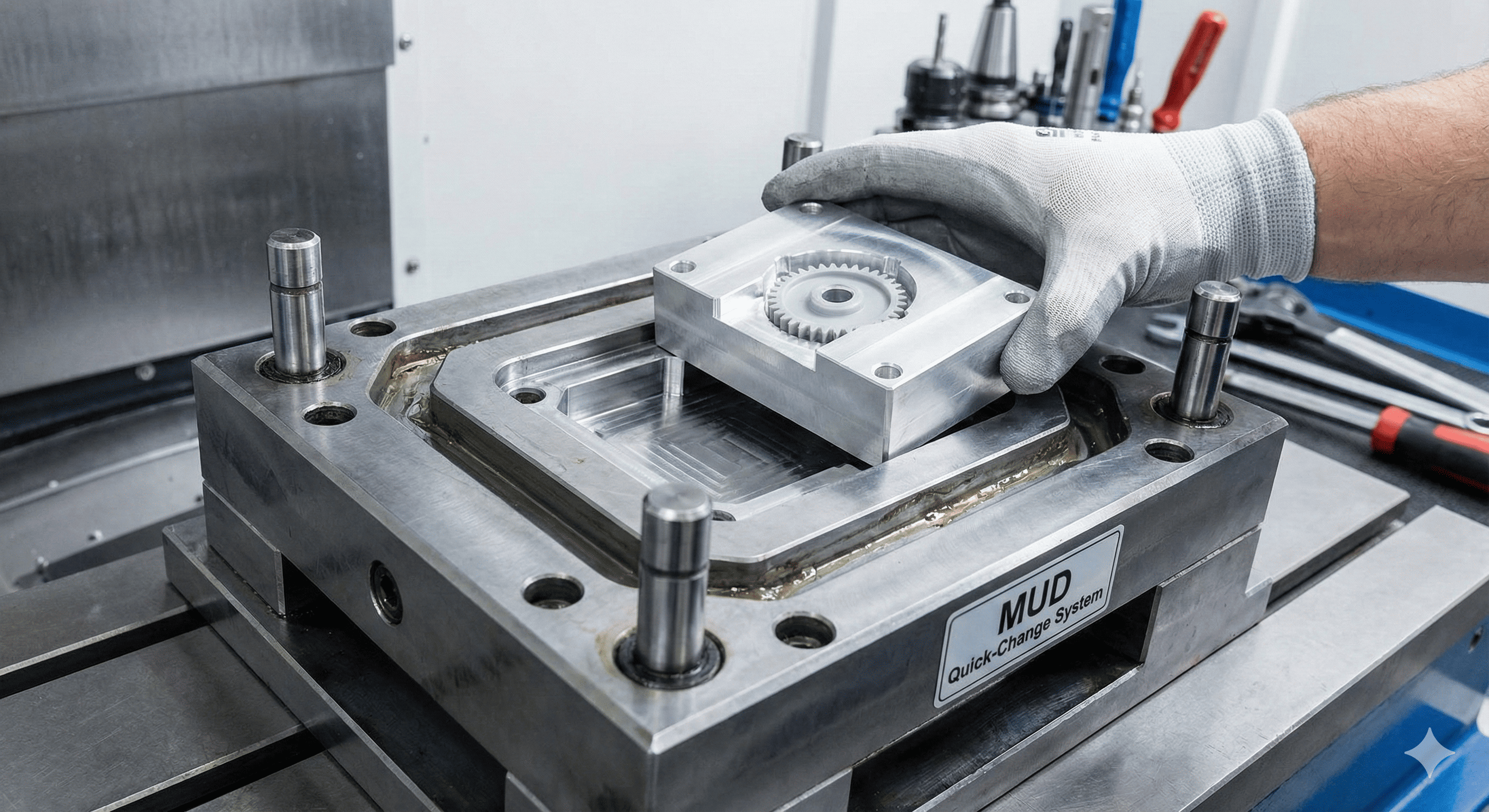

U alatnici se događa prava magija. Umjesto napornih tjedana provedenih u obradi kaljenog čelika, koristimo visokokvalitetni aluminij ili prethodno kaljene čelične legure. Zašto? Jer aluminij brže odbacuje toplinu i reže kao puter. Ovo prebacuje razgovor s "Koliko mjeseci?" na "Koliko dana do isporuke?"

Zašto se gnjaviti s LVIM-om?

Iskreno, najveći dobitak nije samo niža cijena - to je duševni mir.

• Testiranje tržišta bez rizika: Zamislite da lansirate proizvod, shvatite da su gumbi "kašasti" i morate odbaciti alat od 60 tisuća dolara. S oblikovanjem malog volumena možete se okretati. Ako tržište želi drugačiju teksturu ili blago podešavanje držača, vaš novčanik neće vrištati kada ažurirate aluminijski umetak.

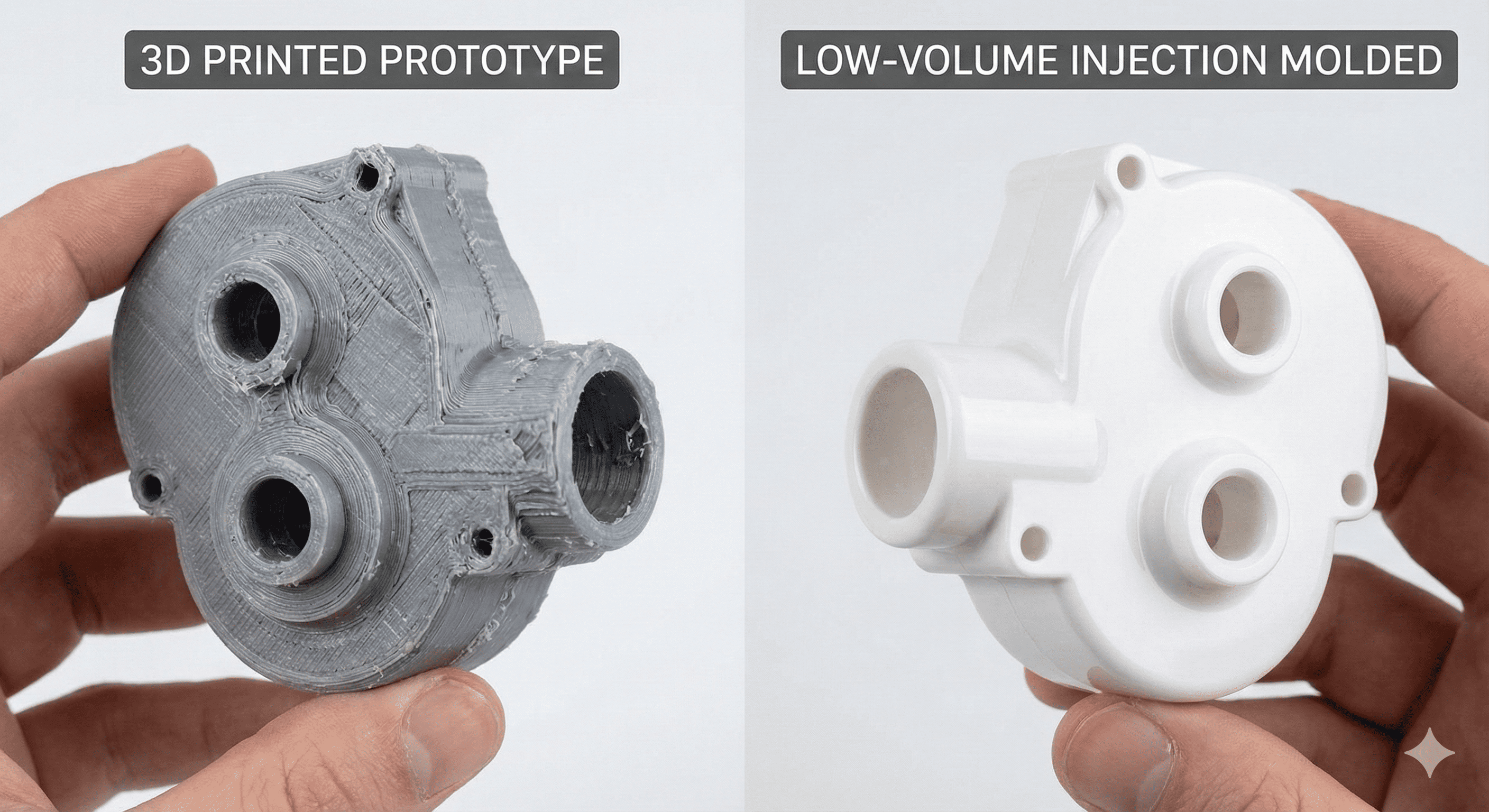

• Prednost "pravog materijala": Budimo iskreni, 3D ispisi izgledaju kao 3D ispisi. Izvrsni su za vizualne provjere, ali se ne ponašaju kao konačni proizvod. LVIM koristi točan proizvodne termoplaste (poput ABS-a, PC-a ili najlona) vaši će kupci zapravo držati. Od prvog dana dobivate uskočno pristajanje, otpornost na toplinu i završnu obradu površine maloprodajnog proizvoda.
• Alati za mostove: Dok se vaš masivni "višešupljinski" čelični kalup izrezuje u nekoj tvornici, vaš aluminijski "mosni" alat već izbacuje dijelove. Vi ste na tržištu, ostvarujete prihod i prikupljate povratne informacije dok vaši konkurenti još uvijek gledaju CAD datoteke.

Kompromis

Ipak, nije sve sunčano i brzi rokovi isporuke. Alati od aluminija su mekši. Neće trajati milijun snimaka i možda ćete morati žrtvovati neke od najsloženijih unutarnjih rashladnih linija. Ali za startup ili tim za istraživanje i razvoj? To je kompromis koji bi većina nas učinila u trenu.

Radi se o tome da postanete "dovoljno dobri" da budete "sjajni" u očima svojih kupaca, što je brže ljudski moguće.

Kada povući okidač: odabir pravog trenutka za oblikovanje malog volumena

Lako se uhvatiti u način razmišljanja "hajmo to samo 3D ispisati", ali dođe točka u kojoj to više nema smisla - i za vaš proračun i za vaš razum. LVIM nije samo sredina; to je strateški potez. Dakle, kada biste ga zapravo trebali koristiti?

1. Završni ispit za izradu prototipova

Zamislite ovo kao "Beta" fazu. Napravili ste svoje FDM ili SLA ispise i oblik izgleda dobro. Ali hoće li isječak puknuti? Hoće li toplina unutarnje elektronike iskriviti kućište? Koristeći kalupljenje male količine za svoje konačne prototipove, testirate stvarna fizika dijela. Možete vidjeti kako plastika ulazi u kutove i kako se skuplja - podaci iz stvarnog svijeta koje jednostavno ne možete dobiti od pisača.

2. Izgradnja "mosta"

Ovo je vjerojatno najčešći slučaj upotrebe. Pretpostavimo da je vaš proizvod hit, a vi ste naručili čelični kalup velikog kapaciteta. Do dolaska tog alata moglo bi biti potrebno 12 do 16 tjedana. Možete li si priuštiti čekanje četiri mjeseca da počnete s prodajom? Vjerojatno ne. "Bridge Tool" (aluminijski kalup) vodi vas kroz tih prvih nekoliko mjeseci. Pokreće vašu pokretnu traku dok se teško željezo još uvijek kuje.

3. Pilot proizvodnja i male niše

Ponekad je "niska glasnoća" zapravo vaša "puna glasnoća". Ako izrađujete medicinske uređaje, vrhunske automobilske instrumente ili specijalizirane komponente dronova, možda će vam trebati samo 2000 jedinica godišnje. U tim je slučajevima trošenje 80.000 dolara na alat s više šupljina jednostavno loš posao. LVIM postaje vaše trajno proizvodno rješenje, održavajući niske režijske troškove i zdrave marže.

The Material Playbook: Što zapravo možete oblikovati?

Ljudi se često pitaju: "Mogu li koristiti istu plastiku kao veliki momci?" Apsolutno. Zapravo, to je cijela poanta.

The Heavy Hitters: Thermoplastics

Većina onoga što dotaknemo - od vaše četkice za zube do ukrasa vašeg automobila - napravljeno je od termoplasta. Ovo su zvijezde predstave jer se mogu više puta topiti, ubrizgavati i hladiti.

• ABS: Pouzdan radni konj. Čvrst, otporan na udarce i s prekrasnom završnom obradom.
• Polikarbonat (PC): Kada trebate da bude jasan ili nevjerojatno jak.
• Najlon (PA): Inženjerski izbor za zupčanike i pokretne dijelove koji moraju biti otporni na habanje.

Specijalisti: duroplasti

Ovo je druga pasmina. Jednom kad se stegne, gotovi su - poput pečenja kolača, ne možete ga otopiti natrag u tijesto. Oni su fantastični za okruženja s visokom toplinom ili električnu izolaciju gdje apsolutno ne možete dopustiti da se dio otopi pod pritiskom.

Odabir svog borca

Odabir materijala nije samo snaga; radi se o "psihiću". Različite plastike ponašaju se drugačije kada udare u hladne stijenke kalupa. Ako promijenite materijale na pola projekta, vaši dijelovi možda više neće pristajati. Uvijek je bolje odabrati svoj proizvodni materijal tijekom faze male količine kako biste izbjegli gadna iznenađenja kasnije.

Kada povući okidač: odabir pravog trenutka za oblikovanje malog volumena

Lako se uhvatiti u način razmišljanja "hajmo to samo 3D ispisati", ali dođe točka u kojoj to više nema smisla - i za vaš proračun i za vaš razum. LVIM nije samo sredina; to je strateški potez. Dakle, kada biste ga zapravo trebali koristiti?

1. Završni ispit za izradu prototipova

Zamislite ovo kao "Beta" fazu. Napravili ste svoje FDM ili SLA ispise i oblik izgleda dobro. Ali hoće li isječak puknuti? Hoće li toplina unutarnje elektronike iskriviti kućište? Koristeći kalupljenje male količine za svoje konačne prototipove, testirate stvarna fizika dijela. Možete vidjeti kako plastika ulazi u kutove i kako se skuplja - podaci iz stvarnog svijeta koje jednostavno ne možete dobiti od pisača.

2. Izgradnja "mosta"

Ovo je vjerojatno najčešći slučaj upotrebe. Pretpostavimo da je vaš proizvod hit, a vi ste naručili čelični kalup velikog kapaciteta. Do dolaska tog alata moglo bi biti potrebno 12 do 16 tjedana. Možete li si priuštiti čekanje četiri mjeseca da počnete s prodajom? Vjerojatno ne. "Bridge Tool" (aluminijski kalup) vodi vas kroz tih prvih nekoliko mjeseci. Pokreće vašu pokretnu traku dok se teško željezo još uvijek kuje.

3. Pilot proizvodnja i male niše

Ponekad je "niska glasnoća" zapravo vaša "puna glasnoća". Ako izrađujete medicinske uređaje, vrhunske automobilske instrumente ili specijalizirane komponente dronova, možda će vam trebati samo 2000 jedinica godišnje. U tim je slučajevima trošenje 80.000 dolara na alat s više šupljina jednostavno loš posao. LVIM postaje vaše trajno proizvodno rješenje, održavajući niske režijske troškove i zdrave marže.

The Material Playbook: Što zapravo možete oblikovati?

Ljudi se često pitaju: "Mogu li koristiti istu plastiku kao veliki momci?" Apsolutno. Zapravo, to je cijela poanta.

The Heavy Hitters: Thermoplastics

Većina onoga što dotaknemo - od vaše četkice za zube do ukrasa vašeg automobila - napravljeno je od termoplasta. Ovo su zvijezde predstave jer se mogu više puta topiti, ubrizgavati i hladiti.

• ABS: Pouzdan radni konj. Čvrst, otporan na udarce i s prekrasnom završnom obradom.
• Polikarbonat (PC): Kada trebate da bude jasan ili nevjerojatno jak.
• Najlon (PA): Inženjerski izbor za zupčanike i pokretne dijelove koji moraju biti otporni na habanje.

Specijalisti: duroplasti

Ovo je druga pasmina. Jednom kad se stegne, gotovi su - poput pečenja kolača, ne možete ga otopiti natrag u tijesto. Oni su fantastični za okruženja s visokom toplinom ili električnu izolaciju gdje apsolutno ne možete dopustiti da se dio otopi pod pritiskom.

Odabir svog borca

Odabir materijala nije samo snaga; radi se o "psihiću". Različite plastike ponašaju se drugačije kada udare u hladne stijenke kalupa. Ako promijenite materijale na pola projekta, vaši dijelovi možda više neće pristajati. Uvijek je bolje odabrati svoj proizvodni materijal tijekom faze male količine kako biste izbjegli gadna iznenađenja kasnije.

Razbijanje koda: proces i cijena

Kako zapravo prijeći od digitalne datoteke do kutije s dijelovima u dva tjedna? To nije čarolija, ali zahtijeva malo "skidanja masti" iz tradicionalne proizvodnje.

Od CAD do šupljine: LVIM proces

Dizanje teških tereta događa se tijekom Dizajn kalupa . U proizvodnji velike količine, brinete se za svaku mikrosekundu vremena ciklusa, tako da gradite složene "vodene jakne" za hlađenje. U kalupljenju male količine, mi pojednostavljujemo. mi koristimo Matrica glavne jedinice (MUD) baze—standardizirani okviri koji drže prilagođene umetke. To znači da moramo izrezati samo "šupljinu" (oblik dijela), a ne cijeli masivni metalni blok.

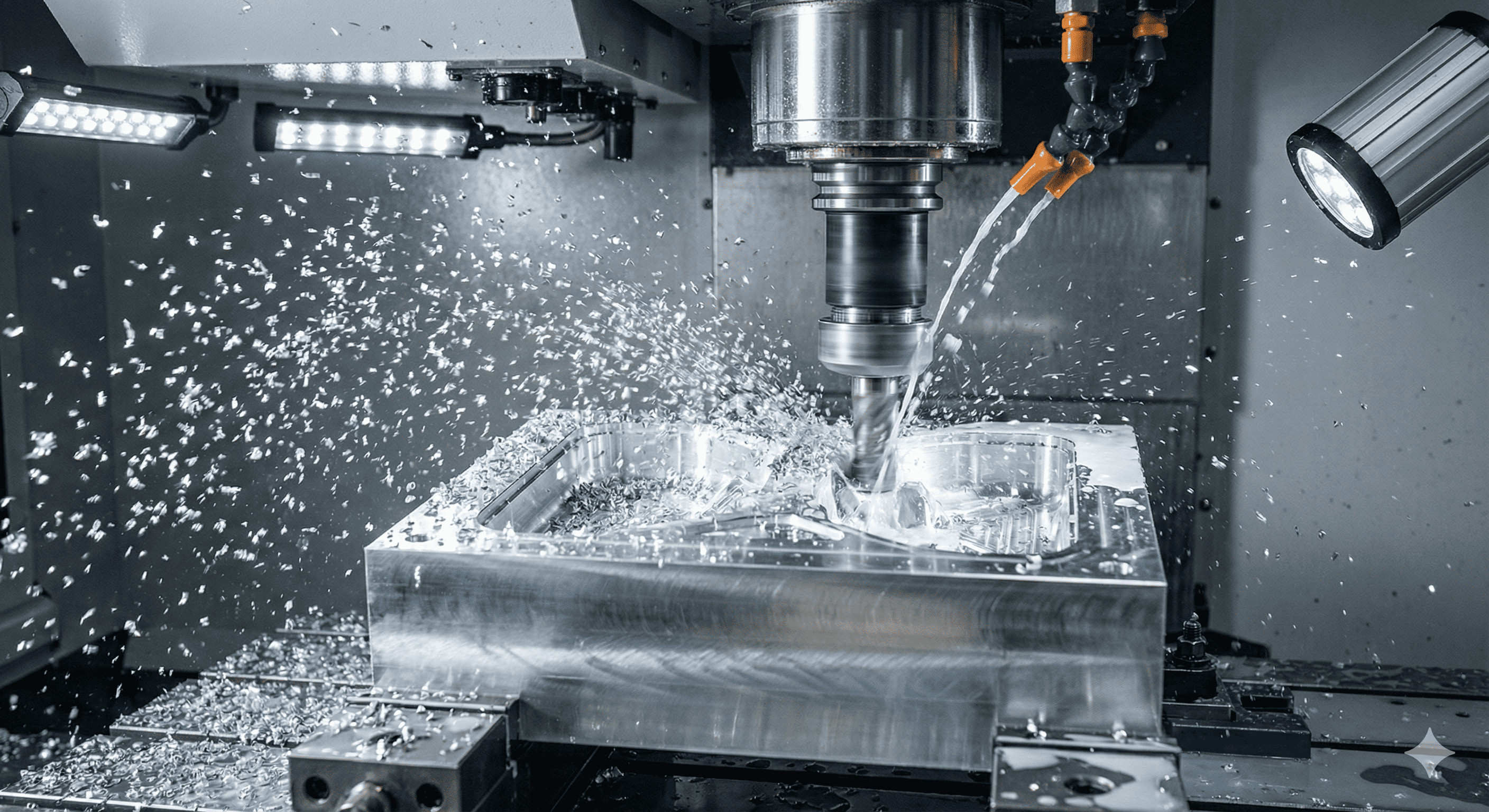

Nakon što je kalup strojno obrađen—obično putem CNC-a velike brzine—pričvršćuje se u prešu. Sam ciklus ubrizgavanja je ples pritiska i temperature. Otopljena smola se ugura u alat, drži pod ogromnim pritiskom kako bi se spriječile "tragovi potonuća", a zatim se izbaci. Budući da koristimo aluminij, alat brzo odbacuje toplinu, što je lijep bonus za održavanje stvari u pokretu.

Kontrola kvalitete: Nije "jeftino", samo "brzo"

Uobičajena zabluda je da "mala glasnoća" znači "niska kvaliteta". U stvarnosti su dijelovi često bolje jer su proizvodne serije kraće. Operater može mnogo bolje paziti na 500 dijelova nego na 500.000. Još uvijek provjeravamo tolerancije s CMM-ovima (strojevi za koordinatno mjerenje) i osiguravamo da boja odgovara specifikacijama vaše marke.

Veliko pitanje: koliko će to koštati?

Razgovarajmo o brojevima - ili barem o tome što ih pokreće. Kod injekcijskog prešanja uvijek se borite protiv Početna cijena postavljanja .

1. Račun za alate: Ovo je vaša najveća prepreka. Za LVIM tražite raspon—možda 2000 USD za jednostavnu opremu i do 15 000 USD za složeno kućište s "bočnim radnjama" (pokretni dijelovi u kalupu). Usporedite to s 50.000 dolara za proizvodni čelični alat.
2. Cijena dijela: Evo u čemu je kvaka. Vaš trošak "po dijelu" bit će veći nego na masovnoj razini. Zašto? Zato što širite to vrijeme postavljanja i kalibraciju stroja na 500 jedinica umjesto na milijun.
3. Geometrija je važna: Želite zid "nula stupnjeva"? Ili duboka, uska rupa? To povećava troškove. Ako možete dizajnirati s velikodušnim kutovi gaza (sužene strane), dio lakše iskoči, kalup duže traje, a cijena pada.

Kako uštedjeti nekoliko tisuća

Ako želite zadržati fakturu vitkom, razmislite o tome Površinska obrada . Zrcalna završna obrada visokog sjaja "Klase A" zahtijeva ručno poliranje od strane čovjeka satima. Ako možete živjeti s "Protomold" teksturiranom završnom obradom ili standardnom strojnom završnom obradom, uštedjet ćete značajan dio promjena i nekoliko dana vremena isporuke.

Suparništvo: kalupljenje male količine naspram polja

Odabir metode proizvodnje ne bi trebao izgledati kao igra pogađanja. Obično se svodi na točku "pokrića". Kada brzina 3D printera prestaje biti prednost? Kada trošak CNC strojno obrađenog bloka postaje pretjeran?

Ovo je "varalica" koju većina inženjera koristi za odlučivanje:

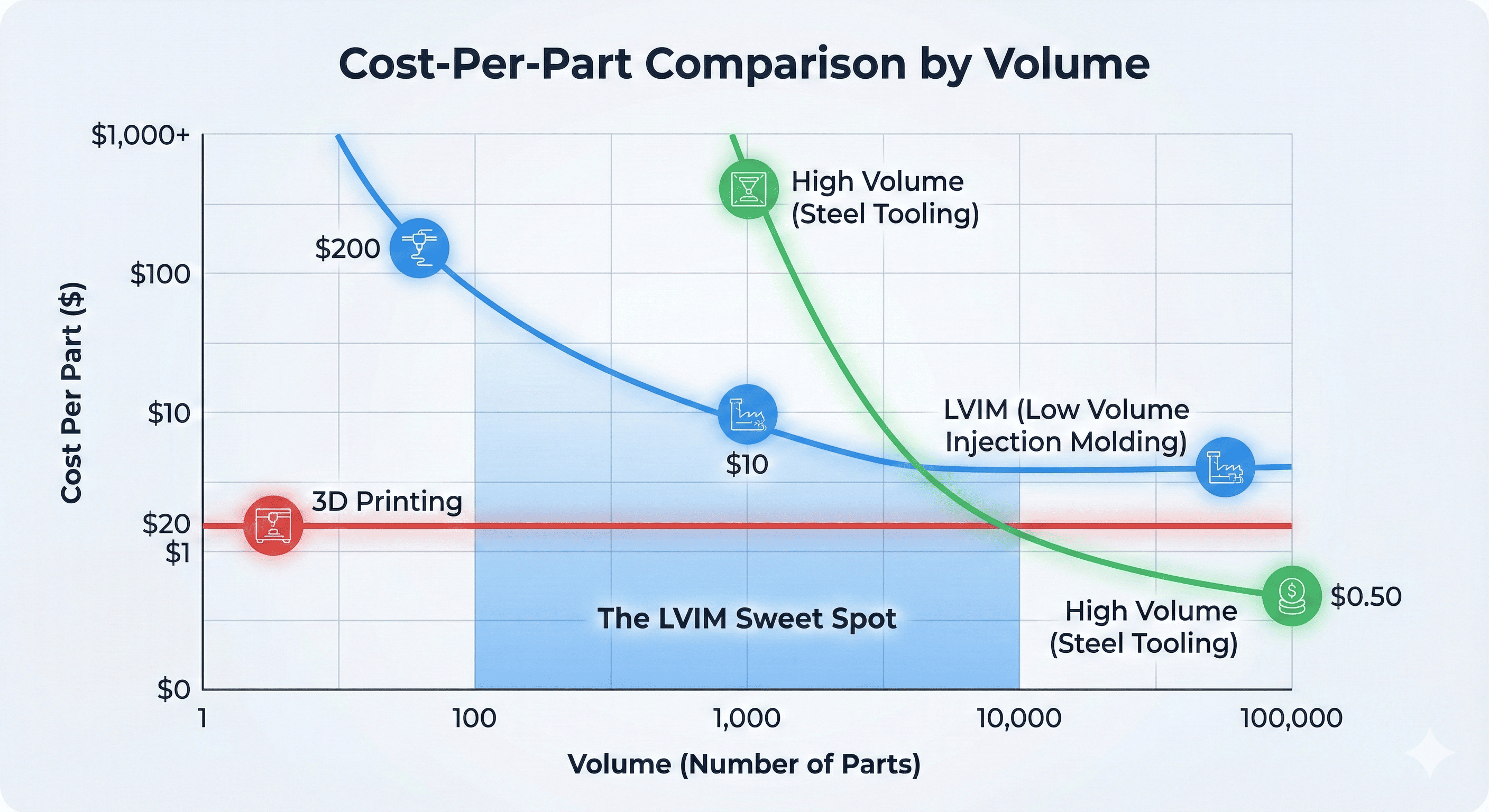

"Cost Cross-Over"

Zamislite to ovako: 3D ispis je poput vožnje taksijem. Zgodan je za kratka putovanja, ali ga ne biste koristili za vožnju diljem zemlje. Brizganje male količine je poput leasinga automobila. Postoji malo papirologije i predujam (cijena kalupa) na početku, ali nakon toga, svaka milja—ili svaki dio—je znatno jeftiniji.

Utjecaj u stvarnom svijetu: uspjeh SolarSacka

Pogledajmo pravi primjer. Nazvala je danska tvrtka SolarSack razvili su jednostavan proizvod koji spašava život: plastičnu vrećicu koja koristi UV zračenje za pročišćavanje vode.

Trebala im je posebna slavina za vodu koja je pogodna za hranu, nepropusna i dovoljno jeftina za tržišta u razvoju.

• Problem: 3D ispis nije mogao zadovoljiti zahtjeve materijala za hranu, a čelični kalup "pune veličine" bio je rizik od 40.000 dolara za startup.
• Rješenje: Koristili su se Kalup male količine . To im je omogućilo da iteriraju kroz šest različitih dizajna slavine bez gubitka majica.
• Rezultat: Proizveli su prvih 10 000 jedinica koristeći ovaj "meki" alat. Nakon što je proizvod bio dokazano uspješan i dizajn zaključan, konačno su uložili u "teške" alate za proizvodnju čelika.

Što je sljedeće? Budućnost malih serija

Udaljavamo se od tvorničkog modela "jedna veličina za sve". Budućnost LVIM-a postaje pametnija i zelenija.

1. Kalupi vođeni umjetnom inteligencijom: Vidimo sve više softvera koji koristi umjetnu inteligenciju za "predviđanje" kako će plastika teći prije nego što uopće izrežemo metal. To znači da je vjerojatnije da će prvi dio s linije biti savršen, čime se smanjuje otpad.
2. Ekološki prihvatljive smole: S porastom ciljeva "cirkularne ekonomije", sve više trgovina nudi reciklirane smole or plastike na biološkoj bazi (poput onih napravljenih od kukuruznog škroba) posebno za kratkoročne projekte. To je sjajan način za robne marke da testiraju "zelene" verzije svojih proizvoda bez obvezivanja na masovnu reviziju proizvodnje.
3. Automatizacija radne površine: Male robotske ruke sada se koriste za "biranje i postavljanje" dijelova čak iu malim trgovinama, što pomaže u održavanju troškova rada u malim serijama konkurentnim masovnoj proizvodnji u inozemstvu.

Suština

Brizganje u malom volumenu nije samo "proračunska" verzija masovne proizvodnje. To je alat za one koji se brzo kreću. Namijenjen je timovima koji svojim kupcima žele dati proizvod visoke kvalitete dok se njihovi konkurenti još uvijek svađaju oko prototipa.

Zaključak: Je li oblikovanje malog volumena vaš sljedeći potez?

Pokrili smo "kako", "što" i "koliko". Ali na kraju dana, injekcijsko prešanje male količine više je od puke stavke u proizvodnom proračunu – to je strategija za preživljavanje na tržištu koje se kreće brzinom svjetlosti.

Za ponijeti

Ako sjedite na dizajnu koji je spreman za svijet, ne dopustite da vas sputava mit tradicionalne proizvodnje "Sve ili ništa". Ne morate birati između plastičnog dijela koji se čini kao igračka (3D ispis) i golemog financijskog kockanja (alati od kaljenog čelika).

Injekcijsko prešanje male količine daje vam:

• Profesionalna prednost: Dijelovi koji izgledaju i djeluju kao da pripadaju maloprodajnoj polici.
• Financijska soba za disanje: Niži početni troškovi koji vam omogućuju da zadržite svoj kapital za marketing i rast.
• Sposobnost okretanja: Ako vaši kupci žele promjenu, niste u braku s komadom željeza od 50 tisuća dolara.

Posljednji savjet iz trgovine

Prije nego što pošaljete svoje CAD datoteke na ponudu, učinite si uslugu: Rano razgovarajte sa svojim modelatorom. Desetominutni razgovor o kutovima gaza ili debljini stijenke često vam može uštedjeti tisuće dolara u modifikacijama alata. Većina trgovina s malom količinom navikla je raditi s "neurednim" R&D datotekama—očekuju da će vam pomoći da poboljšate dizajn kalupa. Iskoristite tu stručnost.

Sažeta tablica: Životni ciklus dijela

Jaz između "ideje" i "proizvoda" manji je nego što je ikada bio. Bilo da gradite sljedeći izvrstan medicinski uređaj ili nišu potrošačke tehnologije, LVIM je most koji vas vodi preko.

Često postavljana pitanja

Kada je riječ o kalupljenju malih volumena, nekoliko istih pitanja obično se pojavljuje u podu trgovine. Evo "iskrenog razgovora" o tome što stvarno trebate znati.

Koliko je točno "niska" mala glasnoća?

Iako ne postoji zakon zapisan u kamenu, industrija općenito razmatra bilo što 100 do 10 000 jedinicas kao slatko mjesto. Ispod 100, obično vam bolje ide 3D ispis ili CNC obrada. Iznad 10.000, habanje aluminijskog kalupa moglo bi početi utjecati na vaše tolerancije, čineći prijelaz na čelik pametnijom dugoročnom okladom.

Hoće li moji dijelovi izgledati "kao prototip"?

Nimalo. To je ljepota toga. Budući da koristimo prave preše za injekcijsko prešanje i smole proizvodne kvalitete, vaši će dijelovi imati istu težinu, teksturu i strukturni integritet kao nešto što biste kupili u veletrgovini. Ako želite specifičnu teksturu (kao što je mat finiš ili površina erodirana iskrama), možemo je nanijeti izravno na kalup.

Mogu li napraviti promjene na kalupu nakon što je napravljen?

Da — do određene točke. Mnogo je lakše ukloniti metal nego ga dodati. Ako trebate napraviti manju rupu ili tanji zid, obično možemo "strojno odstraniti" više kalupa. Dodavanje materijala (debljanje dijela) je zahtjevnije i može zahtijevati zavarivanje ili novi umetak. Zbog toga je aluminij toliko popularan; nevjerojatno oprašta i brzo se mijenja u usporedbi s kaljenim čelikom.

Zašto je vrijeme isporuke toliko kraće?

Tradicionalni kalupi su poput bankovnih trezora - izgrađeni su da prežive milijune ciklusa visokog tlaka. Za to treba vremena. Upotreba alata male količine pojednostavljeni dizajni i "mekše" metale koji se mogu rezati mnogo većim brzinama na CNC stroju. Također preskačemo složene automatizirane sustave hlađenja koji se koriste u masovnoj proizvodnji, što skraćuje tjedne od rasporeda proizvodnje.

Postoji li ograničenje materijala koje mogu koristiti?

Ako je termoplast, možemo ga oblikovati. Od osnovnog Polipropilen do visokih performansi ZAVIRI ili punjen staklom Najlon , proces ih sve obrađuje. Jedina stvarna "granica" je osigurati da vaš izbor materijala odgovara dizajnu kalupa (budući da se različite plastike skupljaju različitim brzinama).

Što ako mi na kraju zatreba 100 000 dijelova?

Zamislite svoj alat male količine kao alat za "ulazak na tržište". Jednom kada vaš obujam prodaje opravda investiciju, preuzimate lekcije naučene iz rada s malom količinom - primjerice gdje su se pojavile tragovi udubljenja ili koje su tolerancije bile male - i primjenjujete ih na alat za proizvodnju čelika s više šupljina. U biti ste koristili LVIM da biste "umanjili rizik" svoje faze masovne proizvodnje.
