Stručni vodič za inženjere dizajna i stručnjake za nabavu o optimizaciji prilagođenih gumenih komponenti, navigaciji prema standardima tolerancije i pojednostavljenju međunarodne proizvodnje.
Smjernice za projektiranje dijelova lijevanih gumom
Dizajniranje elastomernih komponenti zahtijeva drugačiji inženjerski način razmišljanja u usporedbi s krutim termoplastičnim oblikovanjem. Budući da sintetička guma prolazi kroz značajno poprečno povezivanje tijekom vulkanizacije, dinamika protoka i volumetrijsko skupljanje diktiraju precizna geometrijska ograničenja. Primarni način neuspjeha kod prilagođenih gumenih kalupa je nedosljedna nominalna debljina stijenke, što stvara neujednačene stope stvrdnjavanja, jaka unutarnja pražnjenja i tragove površinskog tonuća. Održavanje preporučene debljine stijenke od 1,5 mm do 5,0 mm (s apsolutnim funkcionalnim minimumom od oko 0,5 mm za minijaturne dijafragme) osigurava uravnotežen protok spoja i toplinsku ravnotežu u cijeloj šupljini.
Radijusi kutova i kutovi gaza izravno određuju dugovječnost alata i učinkovitost izbacivanja dijelova. Oštri unutarnji kutovi koncentriraju mehanički stres i ometaju protok elastomera; stoga unutarnji radijusi zaobljenja moraju iznositi najmanje 25% susjedne nazivne debljine stijenke (minimalno 0,5 mm). Dok inherentna elastičnost gume s niskim durometrom omogućuje prisilno vađenje (skidanje) manjih udubljenja, primjena kuta gaza od 1,0 do 2,0 stupnja po strani ostaje kritična za smjese s visokim durometrom (iznad 70 Shore A) ili teksturirane površine kako bi se spriječilo kidanje tijekom izbacivanja velikom brzinom.
Za brtvene profile, prilagođeni poprečni presjeci brtve zahtijevaju strogo pridržavanje ograničenja deformacije. Pod nominalnim opterećenjem stezaljke, elastomerne brtve trebale bi doživjeti pritisak od 15% do 30%. Prekomjerni volumen brtve u odnosu na šupljinu brtve uzrokuje hidrauličko blokiranje i prijevremeni kvar kompresije.
| Parametar dizajna | Preporučena meta | RMA klasa A2 (visoka preciznost) | ISO 3302-1 klasa M2 |
|---|---|---|---|
| Nazivna debljina stijenke | 1,5 mm do 5,0 mm | /- 0,10 mm (za dimenzije < 10 mm) | /- 0,16 mm (za dimenzije < 10 mm) |
| Unutarnji radijus zaobljenja | >= 25% debljine stijenke | /- 0,15 mm (10 do 25 mm) | /- 0,20 mm (10 do 25 mm) |
| Kut gaza | 1,0 do 2,0 stupnja po strani | /- 0,20 mm (25 do 50 mm) | /- 0,32 mm (25 do 50 mm) |
| Dubina podreza | < 5% bez mehaničke jezgre | /- 0,25 mm (50 do 80 mm) | /- 0,40 mm (50 do 80 mm) |
Tablica 1: Ključni parametri dizajna i usporedba između standarda za prešanje RMA klase A2 Precision i ISO 3302-1 klase M2.

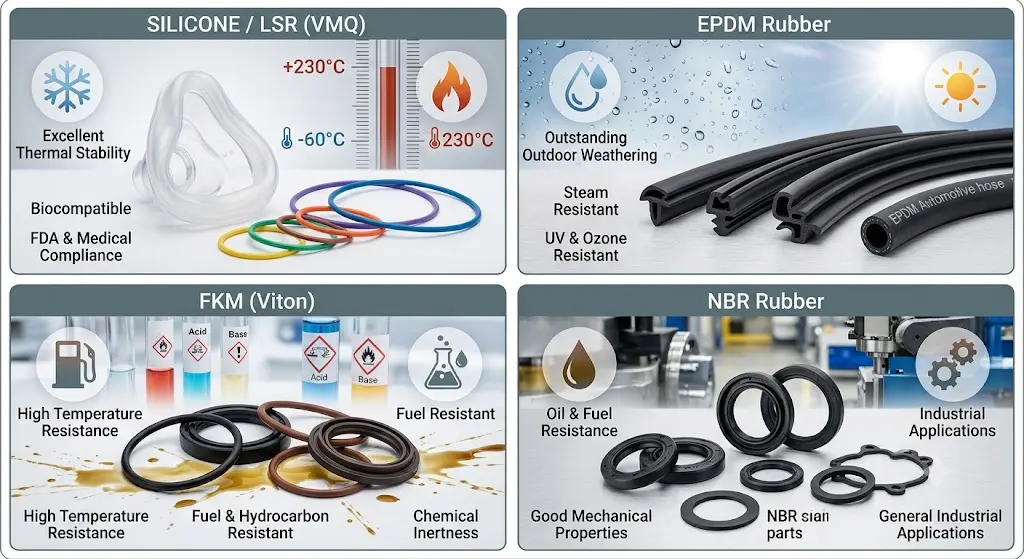

Odabir materijala: Silikon, EPDM i specijalni elastomeri
Odabir optimalne elastomerne smjese zahtijeva usklađivanje kemijskih polimernih struktura sa zahtjevima radne okoline. Gustoća umreženosti postignuta tijekom vulkanizacije izravno utječe na fizikalna svojstva, uključujući vlačnu čvrstoću, durometarsku tvrdoću (Shore A) i otpornost na tlačenje. Kompresijski set predstavlja trajnu deformaciju preostalu nakon otpuštanja tlačne sile. Postotak stezanja matematički se izražava kao C = [(t0 - t1) / (t0 - tn)] * 100, gdje je t0 izvorna debljina uzorka, t1 je konačna debljina uzorka nakon obnavljanja, a tn je visina razmaknice.
Silikonska guma (VMQ / Liquid Silicone Rubber - LSR) ima anorganski silicij-kisik okosnicu koja pokazuje toplinsku stabilnost od -60 stupnjeva C do 230 stupnjeva C. LSR pruža ekstremnu biokompatibilnost i nisku kompresiju, što ga čini vrhunskim izborom za medicinske primjene i aplikacije u kontaktu s hranom. Etilen propilen dien monomer (EPDM) koristi nepolarnu ugljikovodičnu okosnicu, nudeći izvanrednu otpornost na ozon, polarna otapala, paru i vanjske vremenske uvjete uz znatno nižu cijenu sirovina od silikona. Fluorougljični elastomeri (FKM / Viton) koriste veze ugljik-fluor za pružanje superiorne otpornosti tekućine na agresivne aromatske ugljikovodike, sintetička goriva i koncentrirane kemikalije do 250 stupnjeva C.
| Vrsta elastomera polimera | Raspon tvrdoće | Radna temperatura (stupnjeva C) | Vlačna čvrstoća | Usklađenost s ključnim propisima |
|---|---|---|---|---|
| Silikon (VMQ / LSR) | 10 do 80 Shore A | -60 do 230 | 5 do 11 MPa | FDA 21 CFR 177.2600, USP klasa VI |
| EPDM guma | 40 do 90 Shore A | -45 do 150 | 8 do 20 MPa | NSF 61 (voda za piće), opcije TPV koje se mogu reciklirati |
| Fluoroelastomer (FKM) | 50 do 90 Shore A | -20 do 250 | 10 do 18 MPa | UL94 V-0 ocjena plamena, OEM specifikacije za automobile |
| Nitril (NBR) | 30 do 90 Shore A | -30 do 120 | 7 do 18 MPa | Standardi izloženosti komercijalnog goriva/ulja |
Zahtjevi za usklađenost na tržištima Sjeverne Amerike nalažu rigoroznost formulacije spojeva. Proizvodi namijenjeni opetovanom kontaktu s hranom moraju sadržavati sastojke navedene pod FDA 21 CFR 177.2600. Komponente za zdravstvenu njegu zahtijevaju USP testiranje biološke reaktivnosti klase VI, provjeru netoksičnosti pod sustavnim i intrakutanim procjenama. Dijelovi za distribuciju pitke vode zahtijevaju certifikat NSF 61 kako bi se osigurala nula toksičnih tvari koje se iscjeđuju pod okolnom i povišenom izloženošću vrućoj vodi.
Proces injekcijskog prešanja, alati i osiguranje kvalitete
Injekcijsko prešanje gume bitno se razlikuje od termoplastične obrade u pogledu toplinskog upravljanja cijevi. Smjese gume plastificiraju se unutar bačve s kontroliranom temperaturom na 70 do 90 stupnjeva C kako bi se održala viskoznost tekućine bez izazivanja preranog umrežavanja (spaljivanje). Visoki tlak ubrizgavanja (1000 do 2000 bara) tjera homogenu prethodno zagrijanu gumu u zagrijanu šupljinu kalupa (160 do 200 stupnjeva C). Toplinska energija unutar šupljine pokreće brzu vulkanizaciju, pretvarajući tekući polimer u elastičnu čvrstu matricu prije izbacivanja dijela.
Usporedba arhitekture procesa: ubrizgavanje vs. kompresija vs. prijenos
- Injekcijsko prešanje: Potpuno automatizirano punjenje zatvorene šupljine. Kratka vremena ciklusa (30 do 120 sekundi). Idealno za velike količine, složene geometrije koje zahtijevaju tolerancije RMA klase A2. Visoko početno ulaganje u alat.
- Prijenosni kalup: Poluautomatski, srednja preciznost. Prethodno izmjerene klipne sile djeluju iz posude u zatvorene šupljine kalupa. Niži troškovi alata od ubrizgavanja; pogodan za male do srednje količine i prelijevanje metalnih umetaka.
- Kompresirano oblikovanje: Ručno umetanje predforme u otvorenu šupljinu. Dulje trajanje ciklusa (3 do 10 minuta). Mala ulaganja u alate; najprikladniji za brtve velikog formata, male količine i spojeve ultra-visoke tvrdoće.
Protokoli kontrole kvalitete koriste standardizirani ASTM D2000 sustav oblačića. Tipični oblačić za materijal kao što je ASTM D2000 M2BG714 B14 EA14 definira obitelj polimera (BG = NBR), durometar tvrdoće (70 /- 5 Shore A), minimalnu vlačnu čvrstoću (14 MPa) i posebne sufikse zahtjeva za ispitivanje za kompresijsko opterećenje (B14) i otpornost na tekućinu (EA14).
| Defekt kalupljenja | Analiza temeljnog uzroka | Rješenje za preventivni dizajn / proces |
|---|---|---|
| Pretjerana bljeskalica | Nedovoljna sila stezanja; istrošene linije razdvajanja; previsok pritisak ubrizgavanja | Povećajte tonažu stezaljke; redizajnirati linije razdvajanja; primijeniti kriogenu naknadnu obradu |
| Kratak udarac (ispod ispunjenja) | Prijevremeno ozdravljenje (opekotina); zarobljeni zrak; nedovoljan volumen udarca | Uključiti mikro-otvore (0,02 mm dubine); niža temperatura bačve; optimizirajte veličinu trkača |
| Poroznost/mjehurići | Zarobljene hlapljive tvari ili vlaga u spoju; nepotpuna vulkanizacija | Implementirati sustave kalupljenja uz pomoć vakuuma; produljiti vrijeme otvrdnjavanja; prethodno osušene sirovine |
| Oznake toka / pletene linije | Niska temperatura taline; loše spajanje fronti strujanja preko jezgri | Povećajte brzinu ubrizgavanja; podići temperaturu površine kalupa; premjestiti položaje vrata |
Pokretači troškova, izrada prototipova i odabir partnera
Ekonomika jedinice u prilagođenom oblikovanju gume ovisi o amortiziranim troškovima alata, masi sirovog materijala, vremenu ciklusa i zahtjevima naknadne obrade. Matematički model troška po dijelu predstavljen je kao jedinični trošak = (trošak alata / ukupni obujam proizvodnje) trošak materijala [(satna cijena stroja * vrijeme ciklusa) / broj šupljina] trošak naknadne obrade.
Troškovi alata variraju ovisno o broju šupljina, stupnju čelika (npr. P20 u odnosu na kaljeni NAK80/H13) i dizajnu sustava klizača. Prototip kalupa s jednom šupljinom obično košta između 2.500 i 6.000 USD s vremenom isporuke od 2 do 3 tjedna. Proizvodni alati od kaljenog čelika s više šupljina (8 do 32 šupljine) kreću se od 12.000 USD do 45.000 USD, što zahtijeva 4 do 6 tjedana za izradu, T1 uzorkovanje i provjeru dimenzija CMM-a.
Za proizvodnju male količine (500 do 5000 jedinica), aluminijski mekani alati ili 3D ispisani umetci za kalupe (koristeći visokotemperaturne fotopolimerne smole) pružaju isplativo rješenje za premošćivanje. Dok brza izrada prototipova ubrzava validaciju, inženjeri moraju uzeti u obzir manje razlike u svojstvima materijala između prototipa aditivnih smola i konačnih spojeva za proizvodnju injekcijskim prešanjem.
Okvir za procjenu partnera u proizvodnji
Prilikom ocjenjivanja međunarodnih u odnosu na partnere u proizvodnji u blizini obale, timovi za nabavu trebali bi revidirati dobavljače u odnosu na ključne prekretnice kvalitete i inženjeringa:
- Certifikati sustava kvalitete: ISO 9001 (opća kvaliteta), IATF 16949 (automobili) ili ISO 13485 (medicinski uređaji).
- Interni DFM i simulacija: Napredne mogućnosti analize protoka kalupa za predviđanje zračnih zamki, ravnoteže punjenja i volumetrijskog skupljanja prije rezanja čelika.
- Napredna stručnost prelivanja: Dokazano iskustvo u višeslojnom ili umetnutom prelijevanju (lijepljenje gume izravno na metalne ili plastične podloge pomoću kemijskih temeljnih premaza).
- Vlasništvo nad alatom i jamstvo: Puna vlasnička prava koja se prenose na kupca nakon plaćanja, u kombinaciji s doživotnim jamstvom održavanja alata tijekom aktivnog životnog vijeka proizvodnje.
Ubrzajte svoj projekt oblikovanja gume po narudžbi
Učitajte svoje CAD datoteke danas kako biste dobili sveobuhvatnu recenziju dizajna za proizvodnost (DFM), uključujući analizu skupa tolerancija, preporuke za spojeve i trenutnu proizvodnu ponudu.
Zatražite DFM pregled i ponuduČesto postavljana pitanja
Koja su najvažnija pravila dizajna za prilagođene gumene brizgane dijelove?
Održavajte ujednačenu debljinu stjenke između 1,5 mm i 5,0 mm, specificirajte unutarnje radijuse zaobljenja jednake najmanje 25% debljine stjenke, primijenite kutove nagiba od 1,0 do 2,0 stupnja po strani i dizajnirajte dijelove tako da budu usklađeni sa standardnim tolerancijama preciznosti RMA klase A2.
Kako mogu odabrati između silikona i EPDM-a za svoj projekt oblikovanja gume?
Odaberite silikon (VMQ/LSR) za ekstremne temperature (-60 do 230 stupnjeva C), biološku kompatibilnost, usklađenost s FDA/USP ili niske zahtjeve kompresije. Odaberite EPDM za ekonomične vanjske primjene koje zahtijevaju visoku otpornost na ozon, vremenske uvjete, paru i polarne tekućine.
Koji je tipični trošak po dijelu za brizganje gume i koji čimbenici utječu na to?
Jedinični trošak ovisi o odabiru materijala, volumenu dijela, vremenu stvrdnjavanja, broju šupljina i metodi uklanjanja ploha. Alati s visokom kavitacijom dramatično smanjuju troškove rada po dijelu i strojnog vremena u velikim količinama proizvodnje.
Koliko je vremena potrebno za izradu alata za injekcijske kalupe za gumene dijelove?
Prototip ili soft tooling obično zahtijevaju 2 do 3 tjedna. Proizvodnja čeličnih kalupa s više šupljina općenito zahtijeva 4 do 6 tjedana, uključujući dizajn alata, CNC strojnu obradu, EDM obradu i početnu validaciju T1 uzorka.
Koji su uobičajeni nedostaci kod brizganja gume i kako ih mogu spriječiti?
Uobičajeni nedostaci uključuju bljesak (ublažen preciznim linijama razdvajanja i kriogenim skidanjem), kratke pucnjeve (spriječene vakuumskim ventiliranjem i upravljanjem opekotinama) i unutarnju poroznost (kontroliranu vakuumskim kalupljenjem i optimiziranim ciklusima stvrdnjavanja).
Koji se zahtjevi FDA ili medicinske razine odnose na gumene dijelove u SAD-u?
Dijelovi koji dolaze u dodir s hranom zahtijevaju sukladnost s FDA 21 CFR 177.2600. Komponente medicinske kvalitete zahtijevaju testiranje biološke procjene USP klase VI, dok komponente pitke vode zahtijevaju certifikat NSF 61.
Kakvo je brizganje u usporedbi s kompresijskim ili prijenosnim lijevanjem za gumene komponente?
Brizganje daje vrhunsku preciznost dimenzija, automatiziranu konzistentnost i brza vremena ciklusa za velike količine. Transfer kalupljenje je isplativo za srednje količine i spajanje umetaka, dok kompresijsko kalupljenje nudi najniže početne troškove alata za dijelove malog volumena ili velikog formata.
