Ocjene otpornosti na plamen u injekcijskom prešanju: ocjene UL94, izazovi obrade i utjecaj alata

Sažetak

Vrste polimera otpornih na plamen (FR) specificirane su u automobilskoj, elektronici, elektrotehnici i građevinarstvu — ali uvode izazove u obradi i rizike alata koje standardne klase nemaju. FR aditivi sužavaju procesne prozore, povećavaju korozivnost kalupnog čelika, utječu na završnu obradu površine i kompliciraju tokove recikliranja. Ovaj vodič detaljno pokriva sustav ocjenjivanja UL94, objašnjava kako svaka glavna FR kemija stupa u interakciju s opremom i alatima za injekcijsko prešanje te pruža praktične specifikacije za dizajn kalupa i odabir čelika pri radu s FR materijalima.

1. Zašto je otpornost na plamen važna kod injekcijskog prešanja

Plastika gori. Većina inženjerskih termoplasta - ABS, PP, PA, PC - su inherentno zapaljivi, s graničnim indeksom kisika (LOI) od 17-28%. U primjenama u kojima postoji rizik od paljenja - električna kućišta, kućišta baterija za EV, potrošačka elektronika, interijeri zrakoplova, građevinski paneli - nemodificirani polimeri ne mogu zadovoljiti propise o sigurnosti od požara.

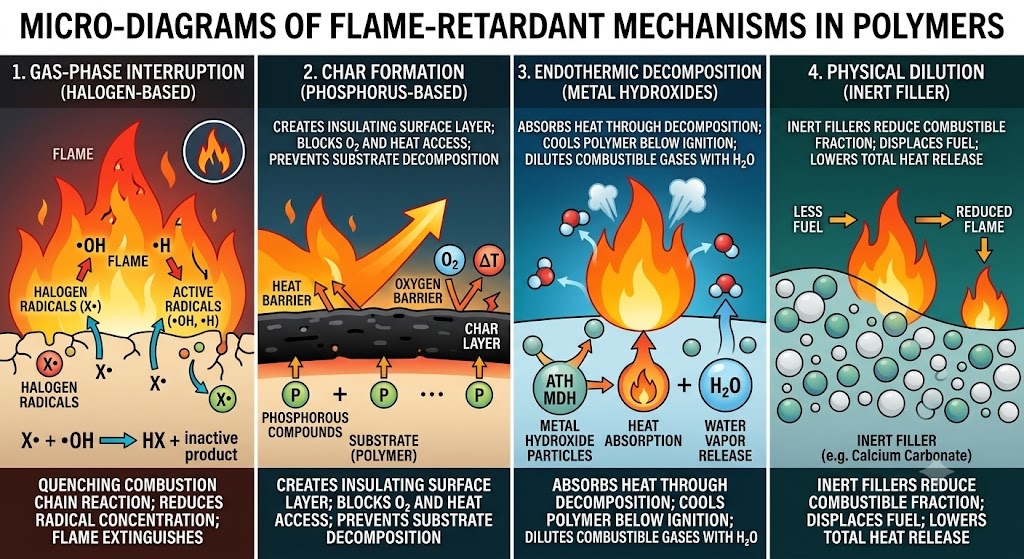

Usporivači plamena to rješavaju jednim ili više mehanizama:

• Prekid plinske faze — FR radikali gase reakciju lanca izgaranja u zoni plamena (sustavi na bazi halogena)
• Formiranje ugljena — FR kemija promiče površinski sloj koji sadrži ugljik koji izolira podlogu od plamena (sustavi na bazi fosfora, intumescentni sustavi)
• Endotermna razgradnja — FR aditiv apsorbira toplinu razgradnjom, hladeći podlogu ispod temperature paljenja (metalni hidroksidi: ATH, MDH)
• Fizičko razrjeđivanje — inertno punilo smanjuje zapaljivi udio smjese

Izazov za stroj za injekcijsko prešanje je taj što se ti mehanizmi aktiviraju toplinom — isti poticaj pokreće proces kalupljenja. FR aditivi koji su dovoljno toplinski stabilni da prežive cijev, ali dovoljno reaktivni da djeluju u požaru, predstavljaju uzak inženjerski prozor s izravnim posljedicama za obradu i alate.

2. Sustav ocjenjivanja UL94: Što klasifikacije zapravo znače

UL94 (brrma za ispitivanje zapaljivosti plastičnih materijala za dijelove u uređajima i aparatima) primarna je globalna referenca za klasifikaciju zapaljivosti plastike. Razumijevanje onoga što svaka ocjena zahtijeva - a što ne zahtijeva - ključno je za točnu specifikaciju.

2.1 Pregled metode ispitivanja

Ispitivanja UL94 provode se na lijevanim uzorcima, a ne na sirovom materijalu. Geometrija uzorka je važna: standard navodi kategorije debljine (obično 0,8 mm, 1,6 mm, 3,2 mm), a ocjene ovise o debljini. Materijal s ocjenom V-0 na 3,2 mm može postići samo V-2 na 0,8 mm.

Dvije primarne serije testova:

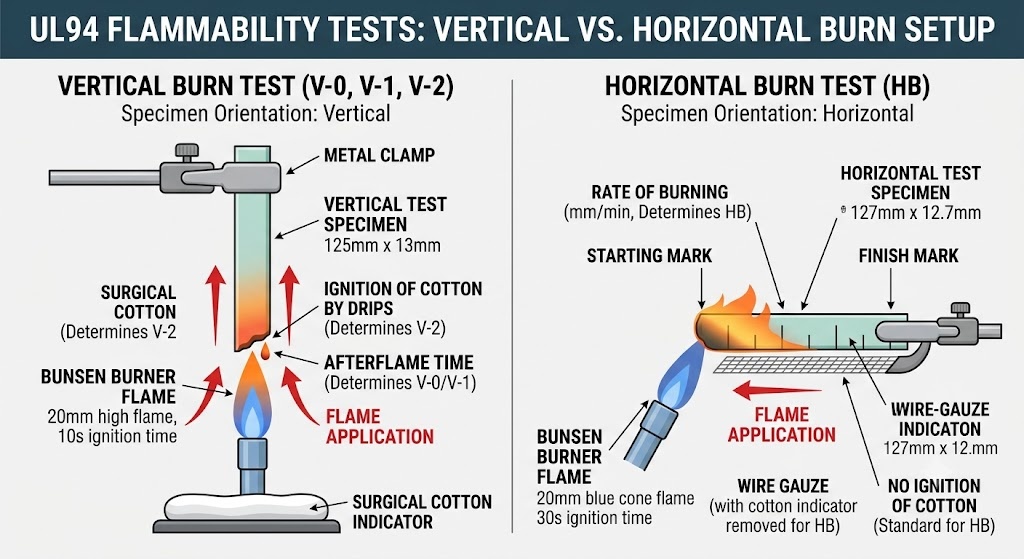

Vertikalni testovi gorenja (V-0, V-1, V-2, 5VA, 5VB): Uzorak 125 mm × 13 mm drži se okomito i izlaže definiranom plamenu u dva intervala od po 10 sekundi. Kapanje, vrijeme nakon plamena i paljenje indikatora pamuka ispod uzorka određuju ocjenu.

Horizontalni test gorenja (HB): Uzorak dimenzija 127 mm × 12,7 mm drži se vodoravno. Ovo je najniža klasifikacija — većina uobičajenih polimera bez FR tretmana postiže HB pri dovoljnoj debljini.

2.2 Kriteriji klasifikacije

2.3 Ocjene u praksi: Što regulatori i proizvođači originalne opreme zapravo određuju

Kritična točka: Ocjene UL94 dostavljaju dobavljači za određene boje, debljine i certifikate serije. Crno PC/ABS kućište koje postiže V-0 ne jamči V-0 u bijeloj ili prirodnoj boji — interakcija FR aditiva sa sustavima pigmenta utječe na performanse, a žuta kartica UL94 izričito navodi odobrene boje.

3. Glavne FR kemijske obitelji i njihovi profili obrade

3.1 Halogenirani usporivači gorenja (bromirani/klorirani)

Mehanizam: Halogeni radikali prekidaju lančanu reakciju izgaranja u plinovitoj fazi. Visoko učinkovit pri niskim razinama opterećenja (5–15 phr), omogućavajući V-0 s minimalnim utjecajem na mehanička svojstva.

Uobičajeni sustavi:

• Dekabromodifenil etan (DBDPE) sinergist antimon trioksida — ABS, BOKOVI, PA
• Oligomeri tetrabromobisfenola A (TBBPA) — mješavine PC/ABS
• Klorirani parafini — jeftinije primjene proizvoda

Ponašanje obrade:

• Toplinski stabilan do 280–300°C u većini formulacija — kompatibilan s ABS, PA66, PC obradnim temperaturama
• Iznad 300°C, stvaranje plina HBr/HCl naglo se ubrzava — prekoračenja temperature bačve uzrokuju ispuštanje korozivnog plina
• Čišćenje neutralnim nosačem (HDPE ili PP) obavezno je prilikom isključivanja — zarobljeni bromirani materijal razgrađuje i napada površine cijevi i vijaka
• Korozivno za standardni alatni čelik: HBr i HCl generirani pri bilo kojem odstupanju od procesa napadaju P20 i H13. Nije ozbiljno u normalnim uvjetima, ali kumulativno u proizvodnji velike količine

Implikacije alata:

• Standardni P20 čelik sa šupljinama prihvatljiv za dobro kontrolirane procese
• Prekrivanje (tvrdi krom ili neelektrični nikal) preporučuje se za velike količine ili bilo koji proces koji se odvija blizu gornje granice temperature
• Protokol čišćenja mora biti dokumentiran u uputama za proces — epizode gorenja izazvane bljeskom uzrokuju lokalizirane korozijske jame na vratima i ventilacijskim otvorima

Regulatorni status: REACH SVHC popis uključuje nekoliko bromiranih FR spojeva. RoHS Direktiva ograničava PBB i PBDE. DBDPE trenutno nema ograničenja u EU i SAD-u, ali podložan je stalnom pregledu. Navedite samo stupnjeve usklađene s REACH/RoHS — jednom godišnje provjerite izjavu dobavljača.

3.2 Usporivači gorenja na bazi fosfora (bez halogena)

Mehanizam: Pospješuje stvaranje pougljenjenog sloja na površini polimera, fizički blokirajući pristup kisiku i izolirajući podlogu. Neki fosforni sustavi također imaju aktivnost u plinovitoj fazi.

Uobičajeni sustavi:

• Resorcinol bis(difenil fosfat) (RDP) — PC/ABS mješavine (primarni sustav za V-0 PC/ABS bez halogena)
• Aluminijev dietilfosfinat (AlPi, serija Clariant Exolit® OP) — PA6, PA66, PBT
• Melamin polifosfat (MPP) — PA6, PA66
• Crveni fosfor — PA, PBT (sada se rijetko koristi zbog opasnosti pri rukovanju)

Ponašanje obrade:

• RDP u PC/ABS: smanjuje viskoznost taline (djeluje kao plastifikator na temperaturi obrade) → povećava rizik od bljeskalice , smanjuje marginu sile stezanja
• AlPi u PA klasama: toplinski stabilan do 320°C, minimalan učinak viskoznosti — FR sustav koji je trenutno najpogodniji za proces
• MPP u PA: umjerena stabilnost; iznad 290°C, stvaraju se pare amonijaka i melamina površinske mjehuriće i srebrne pruge — održavati temperaturu taline na donjoj granici PA raspona
• Svi fosforni sustavi: upijanje vlage u skladištu smanjuje učinkovitost i uzrokuje raspršivanje/srebrne pruge — specifikacije za sušenje su strože od nepunjenih razreda

Zahtjevi za sušenje (fosforni FR stupnjevi):

Implikacije alata:

• Migracija RDP-a: U PC/ABS-u s RDP-om, fosfatni ester može tijekom vremena migrirati na površinu dijela i u šupljinu kalupa. Ovo uzrokuje:
  • Nakupljanje naslaga plijesni na površinama šupljina (bijeli ili žuti talog) koje zahtijevaju čišćenje svakih 50 000–150 000 snimaka ovisno o uvjetima rada
  • Smanjenje površinskog sjaja na dijelu ako se plijesan ne očisti — kritično za površine klase A
  • Nehrđajući čelik (S136) ili tvrdo kromirani P20 smanjuje prianjanje naslaga i pojednostavljuje čišćenje
• AlPi tipovi u PA su FR sustavi koji su najprikladniji za alate — minimalno talog, minimalna korozija

3.3 Usporivači gorenja na bazi dušika (melaminski sustavi)

Mehanizam: Primarno razrjeđivanje plinovite faze oslobađanjem dušika; neka promocija pougljenjenja u kombinaciji s fosforom (intumescentni sustavi).

Uobičajeni sustavi:

• Melamin cijanurat (MC) — PA6, PA66 (V-2 moguće, V-0 teško bez sinergista)
• Melamin polifosfat (MPP) — PA6, PA66 (V-0 achievable in combination)
• Intumescentni sustavi (APP pentaeritritol melamin) — PP, PE (prvenstveno za primjene kabela i filmova bez halogena)

Ponašanje obrade:

• MC u PA: raspada se na 320°C oslobađajući izocijansku kiselinu i pare melamina — čvrsta gornja granica temperature taline od 290°C za spojeve PA66/MC

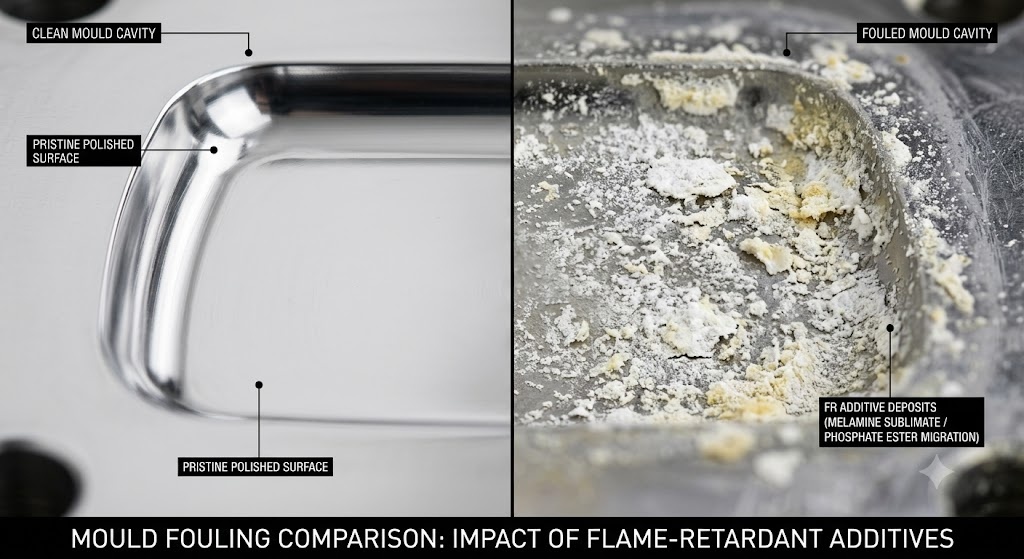

• Sublimacija melamina na površini šupljine kalupa stvara bijele praškaste naslage — zahtijeva često čišćenje šupljine
• Intumescentni PP sustavi: vrlo osjetljivi na smicanje; visoke brzine ubrizgavanja uzrokuju odvajanje i šaranje FR komponenti

Implikacije alata:

• Naslage melaminskog sublimata najagresivniji su problem obraštanja plijesni u kategoriji FR stupnja
• Šupljine obložene kromom ili PVD-om dramatično smanjuju adheziju naslaga — interval održavanja 2–3 puta duži nego bez premaza
• Blokada ventilacijskih otvora naslagama značajan je rizik — ventilacijski otvori moraju biti dizajnirani za pristupačnost i čistiti se prema definiranom rasporedu (obično svakih 30 000–80 000 udaraca)

3.4 Metalni hidroksid usporivači plamena (ATH, MDH)

Mehanizam: Endotermna razgradnja oslobađa vodenu paru, hladi supstrat i razrjeđuje zapaljive plinove. Bez halogena, bez fosfora, bez dušika — najčišća kemija sa stajališta nusproizvoda obrade.

Uobičajeni sustavi:

• Aluminij trihidrat (ATH) — raspada se na 180–200°C; ograničava upotrebu na polimere obrađene ispod 200°C (EVA, LDPE, PVC)
• Magnezijev dihidroksid (MDH, brucit) — raspada se na 300–320°C; proširuje primjenjivost na PP, PA6

Ponašanje obrade:

• Za postizanje V-0 potrebno je vrlo veliko opterećenje (40–65% težine) — dramatično povećava gustoću spoja i smanjuje mehanička svojstva
• Visoko punjenje punila značajno povećava viskoznost taline — potrebni su viši tlakovi ubrizgavanja, duža vremena punjenja
• Abrazivno za vijke, bačve i šupljine kalupa — stopa trošenja je visoka , slično klasama punjenim staklom
• MDH/ATH spojevi imaju vrlo nisku učinkovitost poboljšanja LOI po jedinici opterećenja u usporedbi sa sustavima halogen/fosfor — rijetko se koriste tamo gdje je potreban V-0 na tankoj stijenci

Implikacije alata:

• Tretirajte kao ekvivalent GF30–GF40 u svrhu trošenja
• Obavezni kaljeni umeci (≥52 HRC).
• Dizajn klizača i vrata mora minimizirati smicanje (veći promjeri od neispunjenog ekvivalenta) kako bi se spriječilo aglomeriranje punila i erozija vrata
• Šuplji čelik: H13 ili ekvivalentni kaljeni alatni čelik — P20 je marginalan za ATH/MDH proizvodnju velike količine

4. Prilagodbe parametara obrade za ocjene FR

Tablica: Prilagodbe prozora procesa u odnosu na osnovni polimer

Hot Runner razmatranja

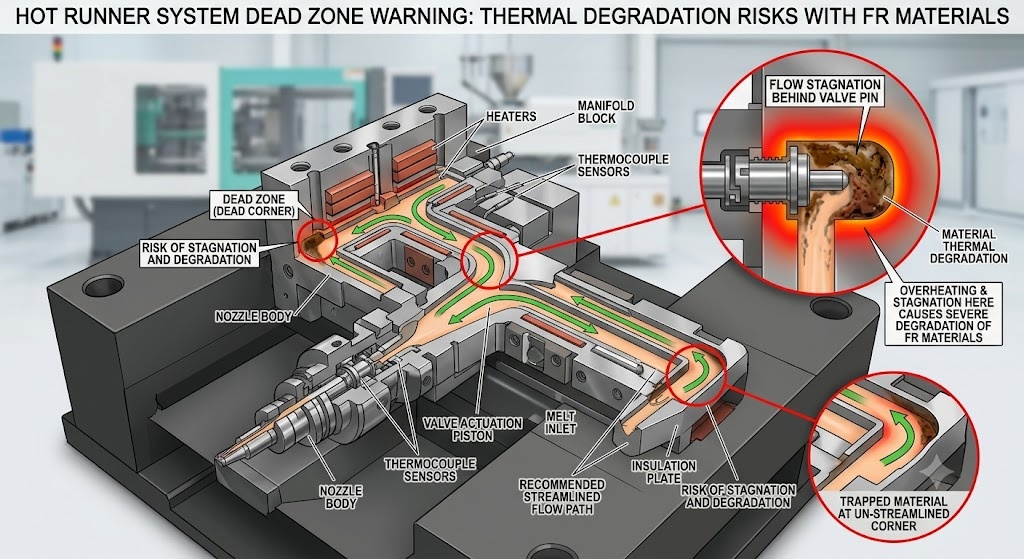

Vruće cijevi su zona najvećeg rizika za degradaciju FR materijala. Razdjelnik i vrhovi mlaznica kontinuirano održavaju temperaturu taline — a u mrtvim zonama (iza stubova ventila, u loše dizajniranim zavojima razvodnika), vrijeme zadržavanja može biti 30-60 minuta. Ovo je dovoljno za degradaciju većine FR sustava.

Obavezni zahtjevi za konstrukciju vrućeg kanala za FR kvalitete:

• Geometrija razdjelnika s potpunom strujom (bez mrtvih kutova) — navedite dobavljaču vrućih cijevi
• Minimalni volumen razdjelnika u skladu sa zahtjevima punjenja — preveliki razdjelnici povećavaju vrijeme zadržavanja
• Neovisna kontrola temperature zone po mlaznici — omogućuje precizno upravljanje minimalnom temperaturom
• Zasun ventila ima prednost nad otvorenim zasunkom — omogućuje pozitivno zatvaranje tijekom prekida proizvodnje
• Pad temperature pri gašenju: smanjite na 150–170°C odmah nakon svake proizvodne pauze >5 minuta

5. Odabir čelika za kalupe i površinske obrade

Tablica: Preporučeni kalupni čelik od strane FR Chemistry

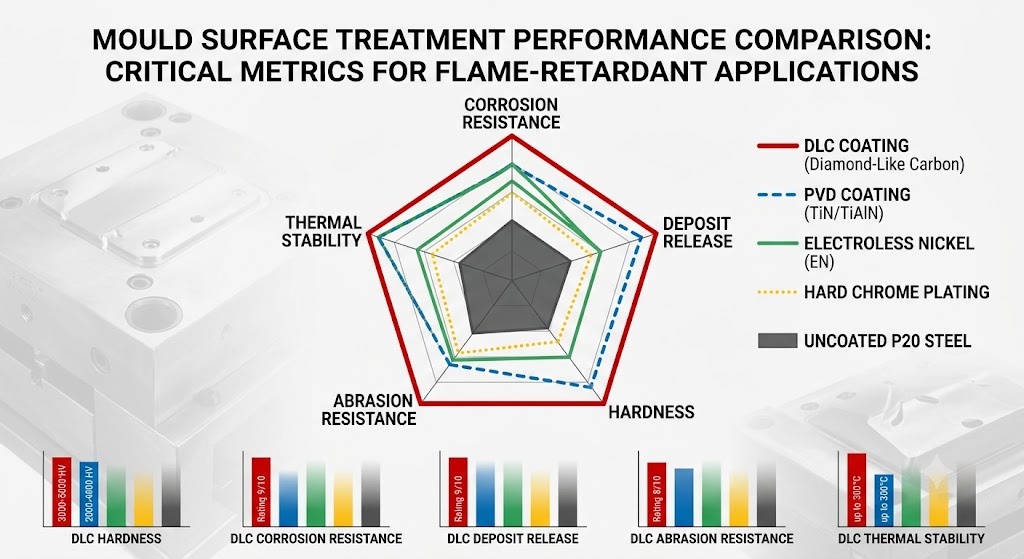

Usporedba učinka površinske obrade za FR aplikacije

DLC premaz pruža najbolju izvedbu otpuštanja naslaga za melaminske sustave FR razreda — osobito vrijedan za proizvodnju PC/ABS i PA kućišta velike količine gdje je vrijeme prekida čišćenja šupljina značajno.

6. Dizajn otvora za FR stupnjeve

Spojevi koji usporavaju plamen stvaraju više ispušnih plinova od neispunjenih vrsta - nusprodukti razgradnje, vlaga iz metalnih hidroksida i hlapljivi aditivi stvaraju plin koji se mora evakuirati iz šupljine. Uzroci nedovoljne ventilacije:

• Gorenje s dizelskim efektom na mjestima zadnjeg punjenja — naslage pougljeništa koje se često krivo dijagnosticiraju kao rumenilo vrata ili degradacija materijala
• Kratki udarci od protutlaka plina u debelim dijelovima
• Površinsko stvaranje mjehurića od zarobljene vlage ili hlapljivih komponenti FR

Preporuke za dubinu otvora za FR stupnjeve

FR spojevi na bazi melamina imaju najagresivnije ponašanje pri onečišćenju otvora. Proizvodni kalup koji koristi PA6/MC koji nije očišćen prema rasporedu imat će blokirane otvore unutar 50.000 udaraca — što dovodi do spaljivanja, kratkih udaraca i odbacivanja dijelova.

Preporuka za dizajn: Za FR vrste s visokom tendencijom ispuštanja plinova (melamin, intumescentni sustavi), dizajnirajte otvore kao zamjenjive umetke gdje je to moguće. To omogućuje čišćenje otvora izvan mreže dok kalup nastavlja raditi s čistim rezervnim kompletom.

7. Razmatranja kvalitete i sukladnosti

7.1 Verifikacija žutog kartona UL94

Ocjena UL94 otisnuta na podatkovnoj tablici materijala marketinška je tvrdnja dobavljača. Mjerodavni izvor je UL Product iQ baza podataka (ranije Yellow Card) . Prije navođenja FR materijala za primjenu reguliranu UL94, provjerite:

• Točna ocjena i lot odgovaraju trenutnom popisu žutih kartona
• Ocjena se odnosi na debljinu stijenke vašeg dijela — mnogi materijali gube jednu ocjensku klasu kod tanjih stijenki
• Boja je navedena — pigmentni sustavi utječu na performanse FR
• Datum isteka certifikata je trenutačni — UL provodi periodična ponovna testiranja i ocjene se mogu povući

7.2 Utjecaj boje na performanse FR

Pigmentni sustavi stupaju u interakciju s FR dodacima na načine koji mogu smanjiti učinkovitost za jednu punu klasu UL94. Čađa (koristi se u crnim spojevima) općenito poboljšava performanse FR — potiče stvaranje pougljeništa. Bijeli pigmenti (TiO₂) su neutralni do blago negativni. Organski pigmenti (osobito žuti i crveni azo pigmenti) mogu ometati fosforne FR sustave.

Pravilo: Uvijek kvalificirajte FR performanse prema proizvodnoj boji, a ne samo prema prirodnim ili crnim referentnim podacima. Ako kupac zahtijeva V-0 u više boja, nabavite potvrdu UL Yellow Card za svaku boju zasebno.

7.3 Izvedba Weld Line i Knit Line FR

Područje linije zavara brizgano lijevanog FR dijela obično pokazuje smanjenu otpornost na plamen u usporedbi s masom. U zoni zavarivanja, staklena vlakna se postavljaju paralelno s frontom protoka, a raspodjela FR aditiva može biti nejednolika. Ispitivanje treba uključiti uzorke izrezane iz područja linije zavara za primjene s kritičnim zahtjevima za sigurnost od požara.

7.4 Ponovno mljevenje i recikliranje

FR aditivi - posebno halogenirani sustavi - kompliciraju mogućnost recikliranja na kraju životnog vijeka. Ponovno mljevenje unutar procesa (lijevi, kanali, odbačeni dijelovi) iz bromiranih FR spojeva zahtijeva:

• Maksimalni omjer ponovnog mljevenja: 10–15% po težini — viši omjeri smanjuju performanse FR i povećavaju stvaranje plina
• Ponovno mljevenje se ne smije miješati u obitelji FR kemije — bromirano ponovno mljevenje koje kontaminira spojeve bez halogena stvara nesigurnost usklađenosti
• Dokumentirajte omjer ponovnog mljevenja u evidenciji procesa za sljedivost

8. Rješavanje problema: Uobičajeni nedostaci FR-razreda i glavni uzroci

9. Zaključak

Vrste za brizganje otporne na plamen predstavljaju jedinstvenu kombinaciju osjetljivosti procesa, agresije alata i složenosti usklađenosti koju standardni inženjerski termoplasti nemaju. Posljedice lošeg upravljanja FR materijalima protežu se izvan kvalitete dijelova — degradirani FR spojevi mogu nagrizati vijke i bačve, blokirati ventilacijske otvore, naslagati se na šupljinama i u najgorem slučaju stvarati otrovne plinove u okruženju obrade.

Put do pouzdane proizvodnje FR stupnja je sustavan: odaberite pravu FR kemiju za temperaturu primjene i regulatorne zahtjeve, navedite kalupni čelik i površinske tretmane koji odgovaraju toj kemiji, implementirajte strože kontrole sušenja i procesa i uspostavite rasporede preventivnog održavanja koji uzimaju u obzir ubrzano onečišćenje i karakteristike trošenja FR smjesa. Uvođenje ovih čimbenika u fazi dizajna košta samo djelić onoga što košta njihovo ispravljanje u proizvodnji.
