Oblučivanje i prevladavanje ubrizgavanja za automobilske dijelove: Sveobuhvatni vodič

Oblikovanje i prevladavanje ubrizgavanja dva su temeljna proizvodna procesa koji su revolucionirali automobilsku industriju. Ove su tehnike ključne za proizvodnju širokog raspona komponenti,, od unutarnjih dijelova kabine do kućišta ispod kapuljača, s visokom preciznošću i učinkovitošću. Sposobnost stvaranja složenih geometrija i integriranja više funkcija u jedan dio čini ove procese neophodnim za moderan dizajn vozila.

Upotreba oblikovanih ubrizgavanja i prekriženih dijelova u vozilima nudi značajne prednosti. Oni omogućuju smanjenje težine , što je presudno za poboljšanje učinkovitosti giliiva i proširenje raspona električnih vozila. Oni pružaju nevjerojatno Fleksibilnost dizajna , omogućujući stvaranje zamršenih i estetski ugodnih komponenti. Nadalje, ti su procesi ekonomičan Za proizvodnju visokih količina, pomažući proizvođačima da ispune zahtjevne raspiliede proizvodnje i troškove kontrole. U konačnici, ove napredne proizvodne tehnike doprinose cjelokupnom trajnost, sigurnost i perfilimanse današnjih automobila.

Što je oblikovanje ubrizgavanja?

Ubrizgavanje je vrlo svestran i široko kiliišten proces proizvodnje za proizvodnju dijelova ubrizgavanjem rastopljenog materijala u kalup. To je metoda za stvaranje plastičnih komponenti s visokom preciznošću, ponovljivošću i u velikim količinama.

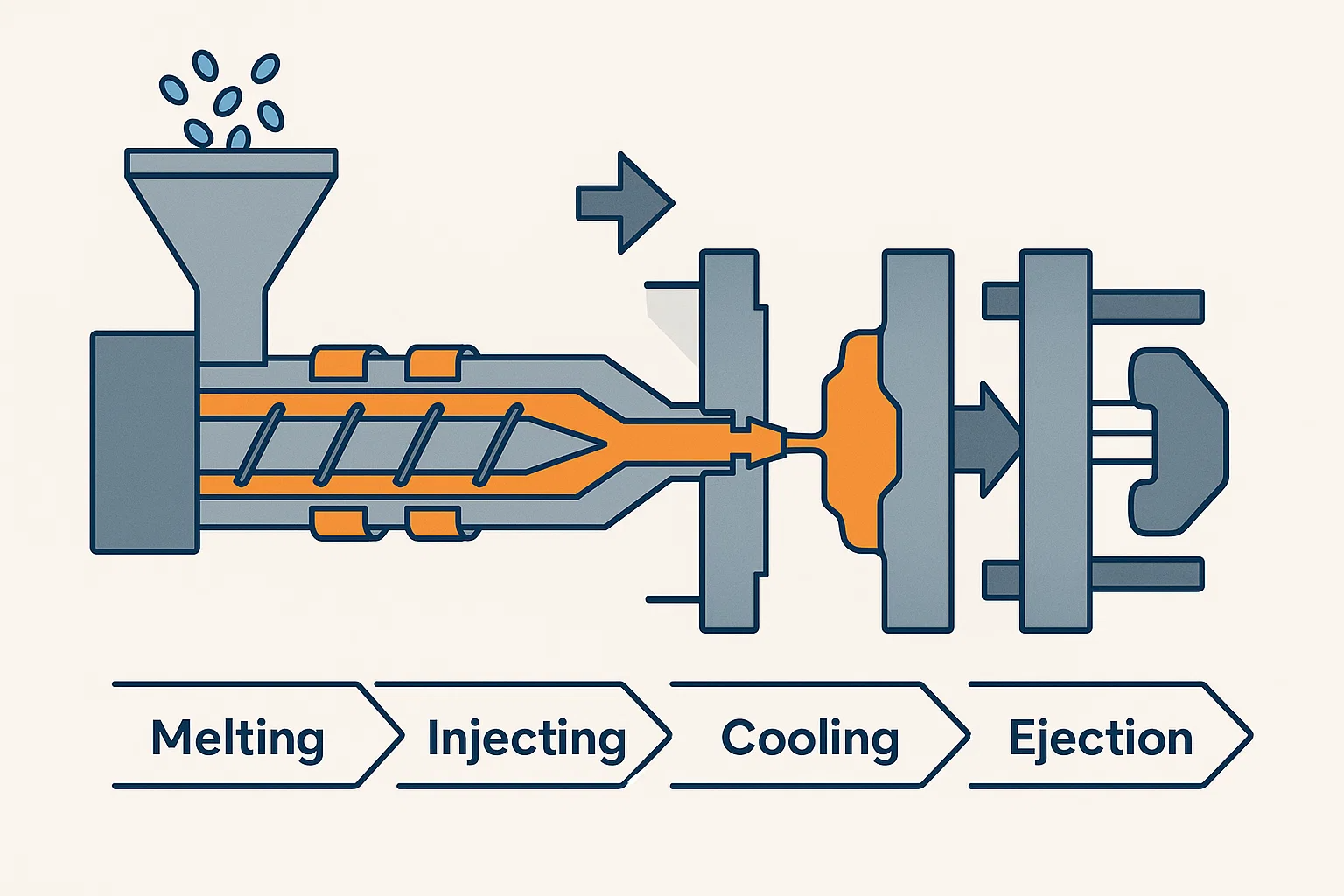

Kako to funkcionira: taljenje, ubrizgavanje, hlađenje i izbacivanje

Proces oblikovanja ubrizgavanja slijedi precizan i ciklički slijed:

1. Priprema materijala: Plastične pelete (ili drugi termoplastični materijali) dovode se iz spremnika u grijanu cijev.

2. Tope: Unutar cijevi, vijak za uzvratni vijak pomiče pelete prema naprijed dok se zagrijavaju u rastopljeno stanje. Rotacija i trenje vijka također doprinose grijanju, osiguravajući da je materijal ujednačena, viskozna tekućina.

3. Injekcija: Poljaljana plastika se zatim brzo ubrizgava pod visokim tlakom u šupljinu kalupa, koja je zatviliena. Ovaj pritisak osigurava da materijal potpuno ispunjava svaki zamršeni detalj kalupa.

4. Hlađenje: Nakon što se šupljina napuni, kalup se drži na kontroliranoj temperaturi kako bi se plastika ohladila i učvrstila, poprimajući oblik kalupa.

5. Izbacivanje: Nakon što se materijal učvrsti, kalup se otvara, a gotov dio izbacuje niz igle za izbacivanje. Kalup se zatim zatvara, a ciklus se ponavlja.

Vrste tehnika oblikovanja ubrizgavanja

Iako je osnovni princip ostao isti, razvijeno je nekoliko naprednih tehnika kako bi se ispunili određeni automobilski zahtjevi:

• Oblučivanje ubrizgavanja uz plin: Ova tehnika uključuje ubrizgavanje inertnog plina (obično dušika) u šupljinu kalupa nakon što je plastika djelomično ubrizgana. Jezgra plina izlazi debele dijelove dijela, smanjujući upotrebu materijala, minimizirajući tragove sudopera i poboljšavajući stabilnost dimenzije. Ovo je posebno kiliisno za dijelove s debelim zidnim dijelovima poput ručica vrata i okvira upravljača.

• Višekomponentno (2K/3K) oblikovanje ubrizgavanja: Ovaj postupak kiliisti jedan stroj za ubrizgavanje dva ili više različitih materijala ili boja u isti kalup. Kalup se okreće ili pomiče kako bi se postavio prvi hitac za ubrizgavanje drugog materijala. Ova se tehnika često koristi za dijelove s krutim i fleksibilnim dijelovima, kao što je FOB ključa automobila s tvrdog plastičnog tijela i mekih gumba.

• Označavanje u molbu (IML): Ovaj postupak integrira unaprijed tiskanu etiketu ili ukrasni film izravno u šupljinu kalupa prije ubrizgavanja. Poljaljana plastika ubrizgava se iza etikete, trajno je spajajući na dio. To stvara izdržljivu, visokokvalitetnu grafiku koja je otporna na ogrebotine i blijede, savršenu za ploče na nadzornoj ploči i konzole.

Što je prevladavanje?

Prevladavanje je specijalizirani postupak oblikovanja ubrizgavanja koji koncept višestrukih materijalnih dijelova uzima korak dalje. To uključuje oblikovanje jednog materijala-obično mekanog, fleksibilnog termoplastičnog-preko postojećeg dijela ili supstrata, koji je obično kruta plastika ili metal. To stvara jednu, integriranu komponentu s kombiniranim svojstvima oba materijala.

Kako to funkcionira: oblikovanje jednog materijala preko drugog

Proces prevladavanja temelji se na osnovnom ciklusu oblikovanja ubrizgavanja:

1. Prvi snimak (supstrat): Kruta osnovna komponenta, poznata kao supstrat, stvara se ili kroz prethodni ciklus ubrizgavanja oblikovanja, postupak obrade ili kao pred-izrađeni metalni dio.

2. Plasman: Gotov supstrat se zatim precizno stavlja u drugu šupljinu plijesni. Ovaj je kalup dizajniran s prostorom oko podloge kako bi se oblikovao prekriveni materijal.

3. Drugi snimak (nadmoćno): Drugi materijal, prekriveni materijal, ubrizgava se u prazan prostor drugog kalupa.

4. Vezivanje i hlađenje: Rastopljeni prekriveni materijal teče preko supstrata, vežući se na njega kroz kombinaciju mehanički isprepleteni i kemijska adhezija . Kako se hladi i učvršćuju, dva materijala postaju jedna stalna komponenta.

Prednosti nadmoćnog

Prevladavanje je moćna tehnika integriranja više funkcionalnosti u jedan dio, zbog čega je tako vrijedna u automobilskoj industriji.

• Poboljšani prianjanje i ergonomija: Dodavanjem mekog dodira materijala na krutu površinu, prevladavanje stvara udobne, ne klipine za upravljanje kotačima, mjenjačima zupčanika i ručkama vrata.

• Poboljšana estetika: Ovaj postupak omogućava stvaranje višebojnih ili više teksturanih dijelova, uklanjajući potrebu za slikanjem i poboljšanje vizualne privlačnosti unutarnjih komponenti.

• Funkcionalna integracija: Prekomjerno se koristi za stvaranje brtvi i brtve izravno na krutom kućištu, pružajući integriranu, vodootpornu barijeru i uklanjanje potrebe za zasebnim korakom sklopa. Također se može koristiti za izolaciju elektroničkih komponenti ili prigušivanje vibracija.

Razlika između prekrivanja i oblikovanja suo-injekcije

Dok oba procesa stvaraju više materijalnih dijelova, to čine drugačije:

• Prekrivanje je uzastopni postupak u dva koraka gdje je drugi materijal oblikovan na čvrsti, već postojeći dio. Ovo je idealno za dodavanje mekanog sloja krutoj bazi.

• Oblikovanje suo-ionciranja (ili oblikovanje s dva pogotka) je jedan, kontinuirani postupak na jednom stroju. Ubrizgava dva ili više materijala u istu šupljinu plijesni gotovo istovremeno, a jedan materijal koji tvori jezgru, a drugi koji tvori kožu. Ova se tehnika često koristi za dijelove s jakom, krutom jezgrom i mekšim, estetski ugodnim vanjskim slojem.

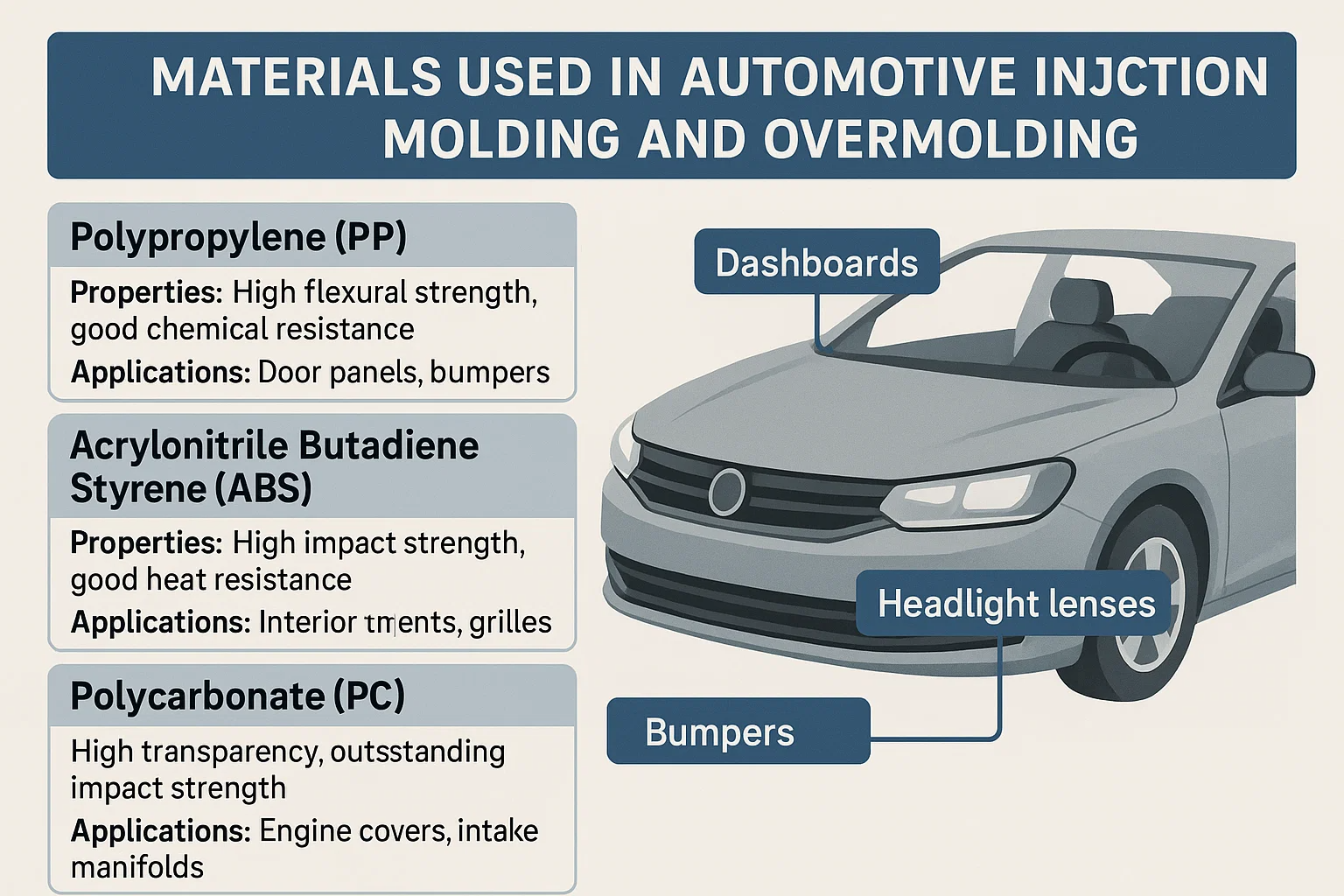

Materijali koji se koriste u automobilu za ubrizgavanje i prevladavanje

Odabir pravog materijala presudan je korak u proizvodnji automobilskog dijela. Diktira izvedbu komponente, izdržljivost, težinu i troškove. Koristi se ogroman niz plastike i elastomera, od kojih svaka ima jedinstvena svojstva koja odgovaraju za određene primjene.

Uobičajena plastika i njihove automobilske aplikacije

• Polipropilen (Pp): Lagana, jeftina plastika s izvrsnom kemijskom otpornošću, što ga čini idealnim za primjene ispod kapuljače i unutrašnjosti.

  • Svojstva: Visoka čvrstoća savijanja, dobra kemijska otpornost (na kiseline, baze i otapala) i otpornost na umor.

  • Prijave: Nadzorne ploče, ploče na vratima, odbojnici, rezervoari za tekućine i futrole za baterije. Njegova niska gustoća pomaže u smanjenju težine vozila.

• Akrilonitril butadien stiren (abs): Poznat po ravnoteži žilavosti, otpornosti na utjecaj i estetskim kvalitetama. Abs je preferirani materijal za unutarnje komponente.

  • Svojstva: Velika čvrstoća udara, dobra toplinska otpornost i izvrsna obradivost za glatku površinsku završnu obradu.

  • Prijave: Komponente unutarnjih obloga, ploče nadzorne ploče, kućišta sigurnosnog pojasa i rešetke. Često se koristi tamo gdje je potreban visokokvalitetni završetak.

• Polikarbonat (PC): Transparentna plastika visoke čvrstoće s izuzetnom otpornošću na udarce. To je vrhunski materijal koji se koristi za sigurnosne i estetske dijelove.

  • Svojstva: Visoka transparentnost, izvanredna udarna čvrstoća i dobra toplinska otpornost.

  • Prijave: Objektivi prednjih svjetala, prikazi ploče s instrumentima i panoramski krov. Njegova jasnoća i žilavost čine je idealnim za zaštitu osvjetljenja i zaslona.

• Polyamid (PA) (najlon): Poznat po visokoj čvrstoći, krutosti i toplinskoj otpornosti, posebno kada je ispunjena staklom. Najlon je radna konja za ispod kapuljače i strukturne komponente.

  • Svojstva: Visoka vlačna čvrstoća, dobra kemijska otpornost (na ulja i goriva) i izvrsna toplinska stabilnost.

  • Prijave: Pokrivači motora, usisni razvodnici, komponente sustava hlađenja i razni stupanj prijenosa i čahura.

• Termoplastični poliuretan (TPU): Fleksibilan, meko dodirni materijal koji je savršen za prevladavanje aplikacija u kojima su važni ergonomija i osjećaj.

  • Svojstva: Izvrsna elastičnost, dobra otpornost na abraziju i mekan osjećaj poput gume.

  • Prijave: Vlasnici upravljača, gumbi za pomicanje zupčanika, brtve i žičane kabelske kabel. Njegova sposobnost da se prevrne na krutu plastiku povećava udobnost i funkciju.

Kriteriji za odabir materijala za različite automobilski dijelovi

Odabir pravog materijala nije samo u funkciji dijela; To uključuje složenu procjenu nekoliko čimbenika:

• Zahtjevi za izvedbu: Treba li dio izdržati visoke temperature, izlaganje kemikalijama ili utjecaj? To određuje osnovnu plastiku (npr. Najlon za toplinsku otpornost).

• Estetika i osjećaj: Je li potrebna mekog dodira, visokog sjaja ili teksturirana površina? To često dovodi do upotrebe Abs -a za glatke završne obrade ili TPU za prekrivene hvataljke.

• Smanjenje težine: Za svaki kilogram uštede težine poboljšava se učinkovitost goriva automobila. To pokreće upotrebu laganih materijala poput PP -a nad tradicionalnim metalima.

• Trošak: Trošak sirovine uvijek je faktor u proizvodnji automobila s velikim količinama. PP i Abs općenito su isplativiji od PC ili specijalnih stupnjeva najlona.

• Zahtjevi za obradu: Materijal mora biti u stanju učinkovito obraditi odabranom tehnikom oblikovanja bez degradacije.

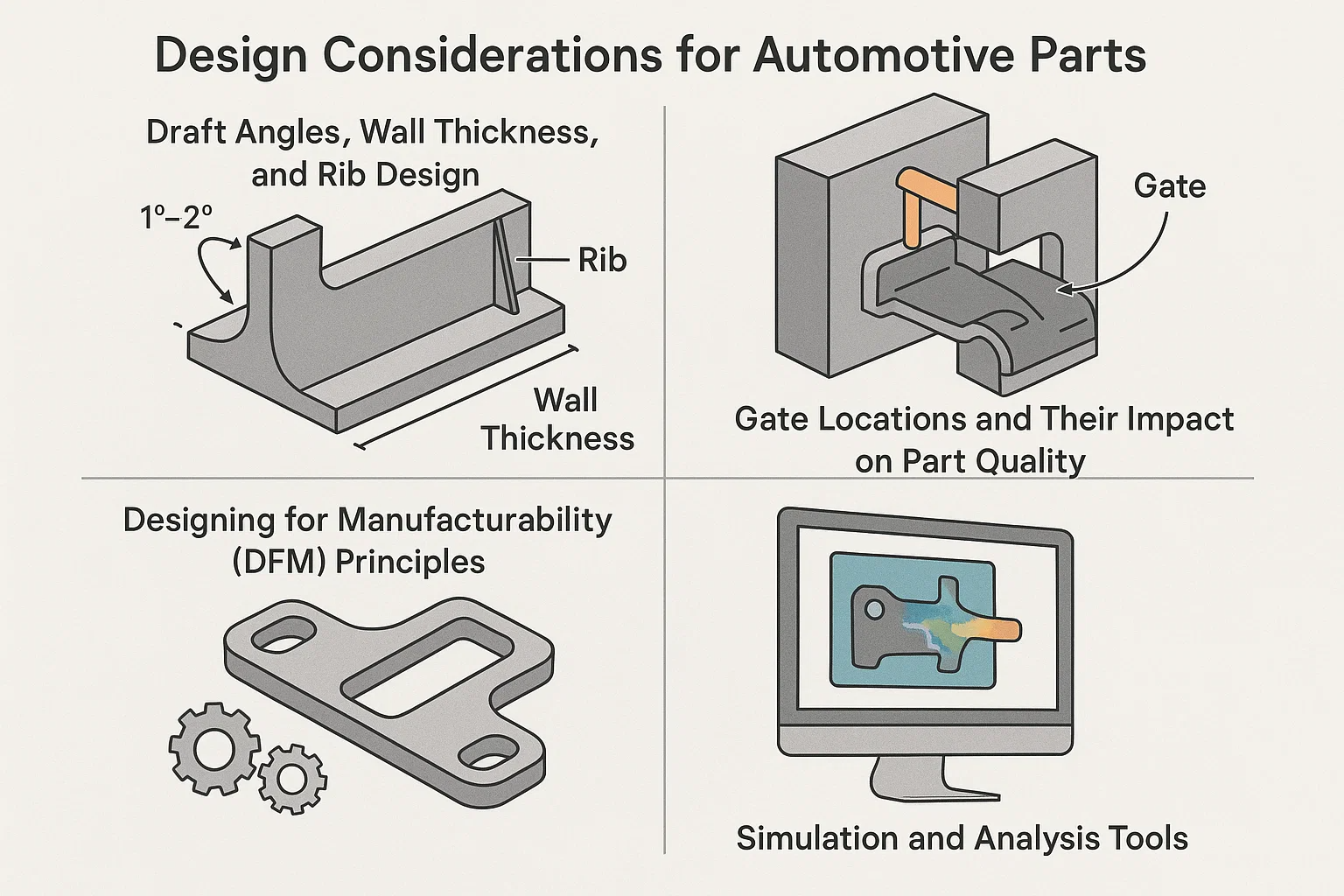

Razmatranja dizajna za automobile

Uspjeh ubrizgavanja oblikovanih i prekriženih automobilskih dijelova ovisi o pažljivom procesu dizajniranja. Dobro dizajnirani dio nije samo funkcionalan, već i proizvodiv, izdržljiv i isplativ. Pridržavanje temeljnih načela dizajna ključno je za izbjegavanje uobičajenih pitanja poput iskrivljenja, slabih veza i kozmetičkih oštećenja.

---

1. Kutovi nacrta, debljina stijenke i dizajn rebra

• Nacrt kutova: To su lagana suženja na okomitim zidovima dijela, što olakšava izbacivanje iz kalupa bez oštećenja. Tipični kut nacrta je 1-2 stupnja. Bez odgovarajućeg nacrta, dio se može zaglaviti u kalupu, što dovodi do duljeg vremena ciklusa i potencijalnih oštećenja dijela ili samog kalupa.

• Debljina zida: Održavanje a dosljedna debljina zida jedno je od najkritičnijih pravila. To osigurava jednolično hlađenje, koje sprječava krivljenje, sudopere (udubljenja na površini) i unutarnja naprezanja. Nagle promjene u debljini mogu uzrokovati neujednačeno skupljanje, što dovodi do slabe ili nepostojeće veze u prekriženim dijelovima.

• Dizajn rebra: Rebra su tanka, podupirući zidovi koji dijelu dodaju krutost i snagu bez povećanja njegove ukupne debljine stijenke. Oni su ključni za strukturni integritet i sprječavaju krivuljenje. Kako bi se izbjegli tragovi sudopera na kozmetičkoj strani, debljina rebra trebala bi biti oko 50-60% zida koji podržava.

2. mjesta vrata i njihov utjecaj na kvalitetu dijela

Vrata je točka gdje rastaljena plastika ulazi u šupljinu kalupa. Njegova je lokacija presudna za protok materijala, izgled konačnog dijela i njegova mehanička svojstva.

• Optimalni protok: Dobro postavljena vrata osigurava da se šupljina plijesni puni ravnomjerno i potpuno. Pogrešno postavljanje vrata može dovesti do nepotpuno punjenje (kratki pucnjevi) , linije protoka , ili Linije zavarivanja (gdje se susreću dva fronta), koje su često slabe točke.

• Minimiziranje oštećenja: Za kozmetičke dijelove vrata bi trebale biti smještene u nevidljivo ili lako obrezano područje kako bi se spriječila mrlja. U prevladavanju, vrata za drugi snimak trebaju biti postavljena kako bi se materijal mogao nesmetano i potpuno preći preko podloge bez stvaranja prekomjernog tlaka koji bi ga mogao oštetiti.

3. Dizajn načela za proizvodnju (DFM)

DFM je proaktivni pristup dizajnu proizvoda koji ima za cilj optimizirati sve aspekte proizvoda radi lakše proizvodnje. U automobilskom sektoru to uključuje:

• Konsolidacija dijela: Dizajniranje jednog, složenog dijela za zamjenu više manjih komponenti, što smanjuje vrijeme i troškove sastavljanja.

• Stiardizacija: Korištenje standardnih značajki poput veličine rupa, šefova i isječaka koje se mogu lako kopirati u različitim proizvodima.

• Analiza tolerancije: Određivanje odgovarajućih tolerancija koje su dovoljno uske za funkciju, ali ne tako uske da nepotrebno povećavaju troškove proizvodnje.

4. Alati za simulaciju i analizu

Moderni dizajn podržava napredni softver. Analiza protoka plijesni je alat za simulaciju ključa koji predviđa kako će se rastopljena plastika ulijevati u kalup. Pomaže dizajnerima da identificiraju potencijalne probleme poput oznaka sudopera, linije zavarivanja i zavarivanja prije nego što se ikada napravi fizički kalup, štedeći značajno vrijeme i novac. Ostali alati mogu simulirati stres, vibracije i toplinske performanse kako bi se osiguralo da dio ispunjava sve zahtjeve izdržljivosti.

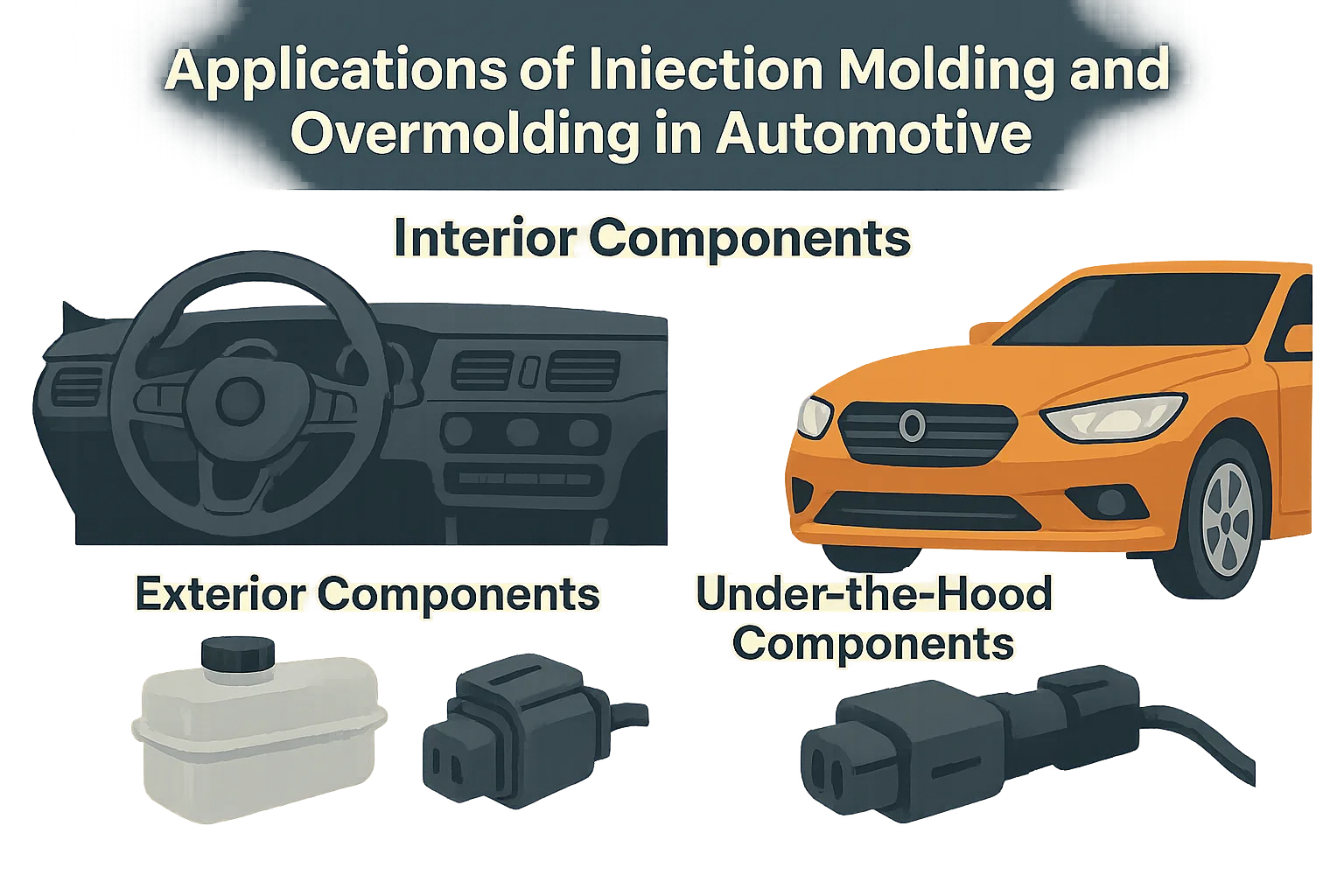

Primjene ubrizgavanja i prevladavanja u automobilu

Ubrizgavanje i prevladavanje ključni su dio automobilskih proizvodnih krajolika. Omogućuju stvaranje složenih, laganih i izdržljivih komponenti u unutrašnjosti vozila, vanjskih i sustava ispod kapuljača.

---

Komponente unutarnjeg

Ovi se dijelovi fokusiraju na estetiku, ergonomiju i sigurnost. Ubrizgavanje i prevladavanje omogućuju integraciju značajki poput mekih dodirnih površina, integriranih gumba i složenih oblika.

• Komponente nadzorne ploče: Glavna ploča na nadzornoj ploči obično je oblikovana od injekcije iz PC/ABS , materijal poznat po dimenzionalnoj stabilnosti i toplinskoj otpornosti. Ručice, gumbi i ukrasni dijelovi ukrasa često koriste prevladavanje za kombiniranje krute plastične jezgre s mekom TPU or TPE Površina za bolji osjećaj i izgled.

• Ploče vrata: Obično su ubrizgavane iz polipropilen (PP) , lagan i isplativ materijal. Prekomjerno se koristi na naslonima za ruke i ruči hvataljke za dodavanje udobnog sloja mekog dodira.

• Ručice i gumbi: Ručice za pomicanje, radio kontrole i ostali gumbi sučelja savršeni su kandidati za nadmoć. Kruta plastična jezgra pruža strukturni integritet, dok je vanjski sloj TPU or TPE Nudi udoban, ne klizav stisak i vrhunski osjećaj.

• Komponente upravljača: Jezgra upravljača često je metalni umetnik, ali vanjski hvataljci mogu se preplaviti TPU osigurati udobnu, grimiznu površinu.

---

Vanjske komponente

Vanjski dijelovi zahtijevaju visoku izdržljivost, otpornost na vremenske uvjete i besprijekoran završetak.

• Odbojnici i rešetke: Odbojnici su ubrizgavani iz mješavine PP i EPDM (Etilen propilen diene monomer), koji pruža izvrsnu otpornost na udarce i fleksibilnost. Rešetke su obično izrađene od ABS or PA (najlon) , kako se ti materijali mogu kromirati ili obojiti do visokokvalitetne završne obrade.

• Kućišta zrcala: To su obično oblikovane iz ABS , izabrani za njegovu glatku površinu i otpornost na utjecaj.

• Komponente rasvjete: Objektivi prednjih svjetala i stražnjih svjetala precizno su ubrizgavane iz bistre PC or Pmma (polimetil metakrilat), koji nudi izvrsnu optičku jasnoću i UV otpornost. Sama lagana kućišta često su izrađena od visokih temperatura otpornih PC or ABS .

---

Komponente ispod kapuljače

Te komponente moraju izdržati visoke temperature, vibracije i izlaganje uljima i kemikalijama.

• Fluid Reservoirs: Spremnici za tekućinu za pranje rashladne tekućine i vjetrobranskog stakla su ubrizgavani iz PP , koja je lagana i otporna na kemijsku degradaciju.

• Konektori i kućišta: Automotivni električni priključci i kućišta senzora često su ubrizgavaju se iz PA (najlon) Zbog velike čvrstoće i toplinske otpornosti. Prevladavanje je ovdje ključno, kao a mekani dodir materijala Često se oblikova oko priključka kako bi se stvorila vodootporna brtva i zaštitna prašinom, štiteći unutarnju elektroniku.

Prednosti korištenja injekcijskog oblikovanja i prevladavanja u automobilu

Ubrizgavanje i prevladavanje postali su kamen temeljne tehnologije u automobilskoj industriji zbog svojih različitih prednosti u odnosu na tradicionalne proizvodne metode. Omogućuju sinergističku kombinaciju performansi, učinkovitosti i slobode dizajna koja je ključna za moderni razvoj vozila.

---

Smanjenje težine

Jedna od najznačajnijih prednosti je smanjenje težine . Zamjenom težih metalnih dijelova visokom snagom, laganom plastikom, proizvođači mogu drastično smanjiti ukupnu težinu vozila. To izravno znači:

• Poboljšana učinkovitost goriva: Lakša vozila zahtijeva manje energije za pomicanje, što dovodi do niže potrošnje goriva za automobile motora s unutarnjim izgaranjem.

• Prošireni EV raspon: Za električna vozila, lakše tijelo i šasija znače da je potrebno manje energije od baterije za prelazak na istoj udaljenosti, što proširuje i raspon vozila.

Fleksibilnost dizajna

Ovi procesi nude neusporedivi Fleksibilnost dizajna , omogućujući inženjerima da stvaraju složene geometrije i zamršene dizajne koji bi bili teško ili nemoguće s tradicionalnim metodama poput stabla ili lijevanja.

• Složeni oblici: Ubrizgavanje može proizvesti dijelove s unutarnjim značajkama, različitim debljinama stijenke i složenim zavojima u jednom pucanju.

• Konsolidacija dijela: Posebno prevladavanje omogućava integraciju više funkcija u jedan dio. Na primjer, jedan prekriveni dio može poslužiti kao strukturna komponenta, brtva i meki dodir, čime se smanjuje broj potrebnih dijelova i pojednostavljujući postupak sastavljanja.

Troškovna učinkovitost

Ubrizgavanje i prevladavanje su visoko ekonomičan Za masovnu proizvodnju ključni zahtjev automobilske industrije.

• Niski troškovi po dijelu: Iako početni troškovi alata za plijesni mogu biti visoki, troškovi po dijelu dramatično padaju u proizvodnji velikih količina.

• Smanjeni troškovi montaže: Sposobnost konsolidacije više dijelova u jedan, posebno s prevladavanjem, značajno smanjuje rad i vrijeme provedeno na montaži. To pojednostavljuje proizvodnu liniju i smanjuje ukupne troškove proizvodnje.

• Minimalni otpad: Procesi generiraju vrlo malo materijalnog otpada, jer se svaki višak plastike (trkača i spruga) često može ponovno upotrijebiti i ponovno upotrijebiti.

Trajnost i performanse

Plastične automobilske komponente izrađene su kako bi ispunile stroge zahtjeve za performanse.

• Korozija i kemijska otpornost: Za razliku od metala, plastika ne hrđa, a određene su ocjene vrlo otporne na kemikalije, ulja i goriva koja se nalaze ispod haube.

• Otpor udara: Materijali poput ABS -a i PC -a posebno su odabrani za svoju visoku snagu udara, pružajući kritičnu zaštitu i za unutarnje i vanjske komponente.

• Vibracija i prigušivanje buke: Prevladavanje mekim materijalima poput TPE -a može učinkovito prigušiti vibracije i smanjiti buku, što dovodi do tiše i ugodnije vožnje.

Kontrola i testiranje kvalitete

S obzirom na kritičnu ulogu koju automobilske komponente igraju u sigurnosti i performansi vozila, rigorozna kontrola kvalitete ne može se pregovarati. Proizvođači se moraju pridržavati strogih standarda kako bi osigurali da svaki dio ispunjava određene zahtjeve za točnost dimenzije, svojstva materijala i trajnost.

Važnost kontrole kvalitete u proizvodnji automobila

Automobilska industrija djeluje pod mentalitetom nula defekta. Jedna neispravna komponenta može dovesti do opoziva vozila, značajnih financijskih gubitaka i, što je najvažnije, ugroziti sigurnost vozača i putnika. Učinkovita kontrola kvalitete integrirana je u cijelom procesu proizvodnje, od odabira materijala do završnog pregleda dijela. Osigurava da je svaki dio pouzdan, dosljedan i djeluje kao što je dizajnirano u različitim radnim uvjetima.

Metode ispitivanja: Dimenzijska točnost, čvrstoća i trajnost

Za potvrđivanje kvalitete ubrizgavanja i prekrivenih dijelova koriste se različite sofisticirane metode ispitivanja:

• Dimenzionalna točnost:

  • CMM (koordinatni mjerni stroj): Ovaj vrlo precizan alat koristi sondu za mjerenje fizičkih dimenzija dijela, osiguravajući da on odgovara originalnom CAD modelu s vrlo tijesnom tolerancijom.

  • Optički skeneri: Nekontaktivni skeneri snimaju milijune podataka o podacima kako bi stvorili 3D model dijela, koji se zatim uspoređuje s digitalnim nacrtom kako bi provjerio odstupanja.

• Snaga i trajnost:

  • Testiranje zatezanja i utjecaja: Ovi testovi mjere sposobnost materijala da izdrže povlačenje sila i iznenadne utjecaje. Oni su ključni za dijelove poput odbojnika i unutarnjeg obloga.

  • Ispitivanje oguljenja i smicanja: Za prekrivene dijelove, ovi su testovi ključni za procjenu čvrstoće veze između dva materijala. "Ispitivanje oguljenja" mjeri silu koja je potrebna za odvajanje nadmoćnog od supstrata, dok "test smicanja" mjeri silu potrebnu za uklanjanje jednog materijala s drugog.

• Okolišni i kemijska otpornost:

  • Termički biciklizam: Dijelovi su podvrgnuti ponovljenim ciklusima ekstremnih vrućih i hladnih temperatura kako bi se simulirali uvjeti u stvarnom svijetu i provjerili da li je zatajenje ili kvar veze.

  • Kemijsko izlaganje: Komponente se testiraju uobičajenim automobilskim tekućinama poput ulja, kočnica i sredstava za čišćenje kako bi se osiguralo da se s vremenom ne degradiraju.

Standardi i potvrde: IATF 16949, itd.

Kako bi se osigurala dosljedna kvaliteta u cijelom lancu opskrbe, automobilska industrija oslanja se na određene standarde i certifikate.

• IATF 16949: Ovo je globalni standard upravljanja kvalitetom za automobilsku industriju. Certifikacija pokazuje predanost dobavljača kontinuiranom poboljšanju, sprječavanju oštećenja i smanjenju varijacija i otpada.

• ISO 9001: Iako nije specifičan za automobil, ovaj širi standard upravljanja kvalitetom često je preduvjet za IATF 16949 i pokazuje opredjeljenje tvrtke prema kvalitetnim procesima.

Budući trendovi u oblikovanju i prevladavanju automobila

Automobilska industrija je u stalnom stanju evolucije, vođena pomakom prema električnim vozilima, autonomnom vožnjom i održivom proizvodnjom. Tehnologije za ubrizgavanje i prevladavanje prilagođavaju se tim promjenama, s nekoliko ključnih trendova koji oblikuju njihovu budućnost.

---

1. Korištenje recikliranih i bioloških materijala

Kako ekološki propisi postaju strožiji, sve je veća potražnja za održivim materijalima.

• Reciklirana plastika: Proizvođači sve više koriste recikliranu plastiku, poput Reciklirani pp and LJUBIMAC , proizvesti nestrukturne komponente. To smanjuje otpad i snižava ugljični otisak proizvodnje.

• Materijali koji se temelje na biološkom obliku: Industrija istražuje materijale dobivene iz obnovljivih izvora poput kukuruznog škroba ili celuloze. Ove plastike utemeljene na biološkom biološkoj alternativi tradicionalnim polimerima na bazi nafte i posebno su privlačne za unutarnje obloge i komponente.

2. Napredak u tehnologijama oblikovanja

Nove tehnologije čine postupak oblikovanja učinkovitijim, preciznijim i sposobnim proizvesti složenije dijelove.

• Oblučivanje visokog pritiska: Ova tehnika omogućava stvaranje dijelova tanjih zidova bez žrtvovanja čvrstoće, što dodatno pridonosi smanjenju težine vozila.

• Digitalizacija i automatizacija: Integracija robotike i sustava usmjerenih na AI dovodi do potpuno automatiziranih stanica za ubrizgavanje. Ovi sustavi mogu samo prilagoditi procesne parametre, provoditi provjere kvalitete u stvarnom vremenu i optimizirati vrijeme ciklusa, smanjujući ljudsku pogrešku i povećavajući učinkovitost.

• Mikro-ubrizgavanje oblikovanja: Ova tehnologija može proizvesti nevjerojatno male i precizne plastične komponente, koje su ključne za minijaturizaciju elektroničkih senzora i konektora u modernim automobilima.

3. Integracija pametnih tehnologija u oblikovanim dijelovima

Budućnost automobilskih dijelova leži u njihovoj sposobnosti da budu "pametni" i interaktivni.

• In-Mold Electronics (IME): Ova revolucionarna tehnologija omogućava da se elektronički krugovi i senzori oblikovaju izravno u plastični dio. To omogućava stvaranje bešavnih, integriranih kontrola nadzorne ploče, sustava rasvjete i površine osjetljivih na dodir. IME smanjuje vrijeme sastavljanja, smanjuje težinu i otvara nove mogućnosti za dizajn interijera.

• Senzori i pokretači: Minijaturizirani senzori za temperaturu, tlak i položaj mogu se preraditi u različite komponente, pružajući podatke u stvarnom vremenu za upravljačke sustave vozila. To je ključno za razvoj naprednih sustava za pomoć vozaču (ADAS) i autonomnih vozila.

Studije slučaja: Uspješne automobilske aplikacije

Prava snaga oblikovanja ubrizgavanja i prevladavanja najbolje se pokazuje uspješnim aplikacijama u stvarnom svijetu. Ove studije slučaja naglašavaju kako ove tehnologije rješavaju složene dizajnerske i proizvodne izazove, pružajući vrhunske performanse, estetiku i ekonomičnost.

---

1. Preopterećeni automobilski priključci

Izazov: Automobilski priključci, posebno oni u ležištu motora, moraju biti potpuno zapečaćeni od vlage, prašine i kemikalija. Tradicionalno, to je postignuto korištenjem zasebne gumene brtve, koja je dodala ručni korak montaže i bila je potencijalna točka neuspjeha.

Otopina: A dvostruki materijal Proces je proveden. Kruta plastika otporna na toplinu, poput Polyamid (PA) or Pbt , korišten je za oblikovanje glavnog tijela priključka. Mekan, kemijski otporan Termoplastični elastomer (TPE) or LSR (tekuća silikonska guma) tada je prekriven izravno na kućište priključka kako bi se stvorio trajni, integrirani pečat.

Dobine koristi:

• Pojačana trajnost: Integrirani pečat pruža vrhunsku zaštitu od okolišnih čimbenika, sprječavajući kratke hlače i koroziju.

• Smanjenje troškova: Eliminacijom potrebe za zasebnim brtvom i korakom ručnog montaže, troškovi proizvodnje značajno su smanjeni.

• Poboljšana pouzdanost: Trajna kemijska i mehanička veza između dva materijala osigurava da brtva neće propasti ili izbaciti u vibracijama ili temperaturnim promjenama.

2. Unutarnje ploče vrata

Izazov: Moderne ploče na vratima zahtijevaju kombinaciju krutog, strukturnog okvira i mekog dodira, estetski ugodne površine. Stvaranje toga s više dijelova i ljepila bilo je složeno, teško i skupo.

Otopina: An ubrizgavanje Korišten je pristup pomoću različitih materijala. Glavna struktura ploče na vratima bila je ubrizgavanje iz lagane Polipropilen (PP) . Za područja koja zahtijevaju vrhunski osjećaj, poput naslona za ruku, bilo prekrižen na PP okviru ili cijela ploča bila je prekrivena tkaninom ili kožnim filmom tijekom postupka lijevanja ( Označavanje ).

Dobine koristi:

• Smanjenje težine: Upotreba laganog PP -a pomogla je smanjiti ukupnu težinu vozila, pridonoseći boljoj ekonomičnosti goriva.

• Estetska kvaliteta: Proces je omogućio bešavni, visokokvalitetni završetak bez vidljivih šavova ili praznina između krutih i mekih dijelova.

• Konsolidacija dijela: Integriranjem površine mekog dodira izravno u ploču smanjen je broj dijelova i vremena sastavljanja.

3. Objektivi prednjih svjetala

Izazov: Leće prednjih svjetala moraju biti kristalno čiste kako bi se maksimizirala svjetlost, izuzetno izdržljiva da se odupre utjecajima i ogrebotinama i mogu izdržati UV zračenje bez žutih. Staklo je preteško i sklono razbijanju.

Otopina: Visoka preciznost ubrizgavanje s Polikarbonat (PC) korišten je. Ovaj postupak omogućava stvaranje složenih, optički jasnih oblika leća sa zamršenim unutarnjim prizmima i laganim vodičima u jednom kadru. Tvrdo, UV otporan premaz se zatim primjenjuje na oblikovanu leću kako bi se zaštitila od oštećenja i degradacije okoliša.

Dobine koristi:

• Optička jasnoća: Tehnike preciznog lijevanja osiguravaju besprijekoran završni sloj, maksimizirajući prijenos svjetlosti i kontrolu snopa.

• Sigurnost i trajnost: PC nudi izuzetan otpor udara, štiteći sklop prednjih svjetala od krhotina na cesti.

• Dizajn sloboda: Ubrizgavanje oblikovanja omogućava jedinstvene i složene dizajne objektiva koji doprinose estetskom identitetu vozila.
